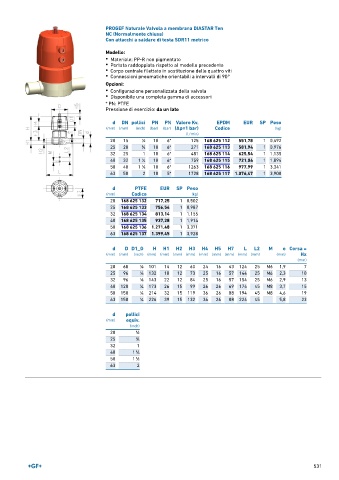

Page 531 - GEORGFISCHER - LISTINO 897

PROGEF Naturale Valvola a membrana DIASTAR Ten
NC (Normalmente chiusa)
Con attacchi a saldare di testa SDR11 metrico

Modello:
• Materiale: PP-R non pigmentato
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 6* 125 168 625 112 551,78 1 0,492
25 20 3 ∕4 10 6* 271 168 625 113 581,94 1 0,976
32 25 1 10 6* 481 168 625 114 625,54 1 1,135
40 32 1 ∕4 10 6* 759 168 625 115 721,04 1 1,894
1
50 40 1 ∕2 10 6* 1263 168 625 116 977,99 1 3,341
1
63 50 2 10 5* 1728 168 625 117 1.076,47 1 3,900

d PTFE EUR SP Peso
(mm) Codice (kg)
20 168 625 132 717,25 1 0,502
25 168 625 133 756,54 1 0,987
32 168 625 134 813,14 1 1,155
40 168 625 135 937,28 1 1,914
50 168 625 136 1.271,48 1 3,371
63 168 625 137 1.399,45 1 3,928

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 1,9 7
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 2,3 10
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 2,9 13
40 120 1 ∕4 173 26 15 99 26 26 69 174 45 M8 3,7 15
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 4,6 19
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 5,8 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

531
