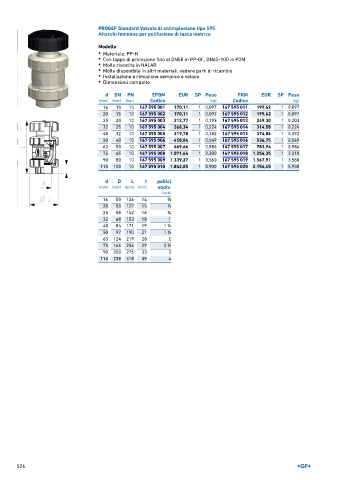

Page 526 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola di antimplosione tipo 595
Attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Molla rivestita in HALAR
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
16 10 10 167 595 001 170,11 1 0,097 167 595 011 199,62 1 0,097
20 15 10 167 595 002 170,11 1 0,097 167 595 012 199,62 1 0,097
25 20 10 167 595 003 212,77 1 0,193 167 595 013 249,30 1 0,203
32 25 10 167 595 004 268,34 1 0,224 167 595 014 314,58 1 0,224
40 32 10 167 595 005 319,78 1 0,382 167 595 015 374,86 1 0,392
50 40 10 167 595 006 458,84 1 0,549 167 595 016 536,75 1 0,549
63 50 10 167 595 007 669,66 1 0,986 167 595 017 783,94 1 0,986
75 65 10 167 595 008 1.071,44 1 2,300 167 595 018 1.254,35 1 2,310
90 80 10 167 595 009 1.339,27 1 3,560 167 595 019 1.567,91 1 3,580
110 100 10 167 595 010 1.842,05 1 5,900 167 595 020 2.156,45 1 5,930

d D L t pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 50 126 14 3 ∕8
20 50 127 15 1 ∕2
25 58 142 16 3 ∕4
32 68 153 18 1
40 84 171 19 1 ∕4
1
50 97 190 21 1 ∕2
1
63 124 219 28 2
75 166 256 29 2 ∕2
1
90 200 275 33 3
110 238 318 39 4
