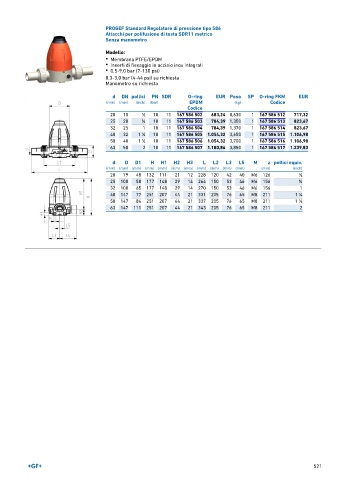

Page 521 - GEORGFISCHER - LISTINO 897

PROGEF Standard Regolatore di pressione tipo 586
Attacchi per polifusione di testa SDR11 metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN SDR O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
20 15 1 ∕2 10 11 167 586 502 683,24 0,630 1 167 586 512 717,32
25 20 3 ∕4 10 11 167 586 503 784,39 1,350 1 167 586 513 823,67
32 25 1 10 11 167 586 504 784,39 1,370 1 167 586 514 823,67
40 32 1 ∕4 10 11 167 586 505 1.054,32 3,650 1 167 586 515 1.106,98
1
50 40 1 ∕2 10 11 167 586 506 1.054,32 3,700 1 167 586 516 1.106,98
1
63 50 2 10 11 167 586 507 1.180,84 3,850 1 167 586 517 1.239,83
d D D1 H H1 H2 H3 L L2 L3 L5 M z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 48 132 111 21 12 228 120 42 40 M6 126 1 ∕2
25 100 58 177 148 29 14 264 150 53 46 M6 156 3 ∕4
32 100 65 177 148 29 14 270 150 53 46 M6 156 1
40 147 77 251 207 44 21 331 205 76 65 M8 211 1 ∕4
1
50 147 84 251 207 44 21 337 205 76 65 M8 211 1 ∕2
1
63 147 111 251 207 44 21 343 205 76 65 M8 211 2

521
