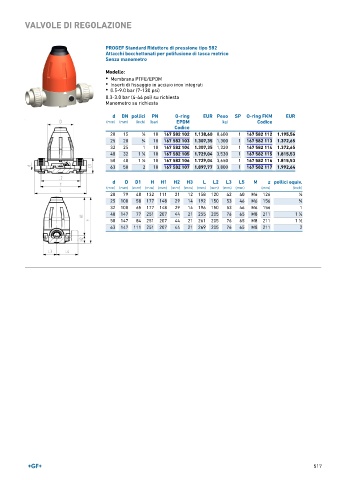

Page 517 - GEORGFISCHER - LISTINO 897

VALVOLE DI REGOLAZIONE

PROGEF Standard Riduttore di pressione tipo 582
Attacchi bocchettonati per polifusione di tasca metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
20 15 1 ∕2 10 167 582 102 1.138,60 0,600 1 167 582 112 1.195,56
25 20 3 ∕4 10 167 582 103 1.307,35 1,300 1 167 582 113 1.372,65
32 25 1 10 167 582 104 1.307,35 1,320 1 167 582 114 1.372,65
40 32 1 ∕4 10 167 582 105 1.729,04 3,530 1 167 582 115 1.815,53
1
50 40 1 ∕2 10 167 582 106 1.729,04 3,650 1 167 582 116 1.815,53
1
63 50 2 10 167 582 107 1.897,77 3,800 1 167 582 117 1.992,64
d D D1 H H1 H2 H3 L L2 L3 L5 M z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 48 132 111 21 12 158 120 42 40 M6 126 1 ∕2
25 100 58 177 148 29 14 192 150 53 46 M6 156 3 ∕4
32 100 65 177 148 29 14 196 150 53 46 M6 156 1
40 147 77 251 207 44 21 255 205 76 65 M8 211 1 ∕4
1
50 147 84 251 207 44 21 261 205 76 65 M8 211 1 ∕2
1
63 147 111 251 207 44 21 269 205 76 65 M8 211 2

517
