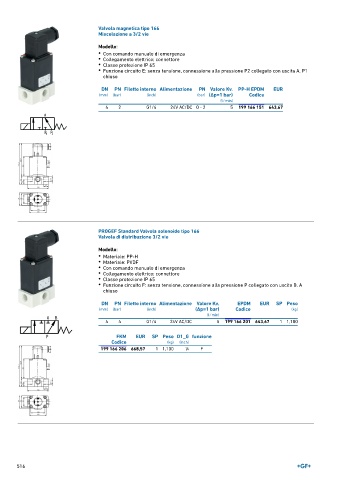

Page 516 - GEORGFISCHER - LISTINO 897

Valvola magnetica tipo 166
Miscelazione a 3/2 vie

Modello:
• Con comando manuale di emergenza
• Collegamento elettrico: connettore
• Classe protezione IP 65
• Funzione circuito E: senza tensione, connessione alla pressione P2 collegato con uscita A. P1
chiuso

DN PN Filetto interno Alimentazione PN Valore Kv. PP-H EPDM EUR
(mm) (bar) (inch) (bar) (Δp=1 bar) Codice
(l ⁄ min)
4 2 G1/4 24V AC/DC 0 - 2 5 199 166 151 643,67

PROGEF Standard Valvola solenoide tipo 166
Valvola di distribuzione 3/2 vie

Modello:
• Materiale: PP-H
• Materiale: PVDF
• Con comando manuale di emergenza
• Collegamento elettrico: connettore
• Classe protezione IP 65
• Funzione circuito F: senza tensione, connessione alla pressione P collegato con uscita B. A
chiuso

DN PN Filetto interno Alimentazione Valore Kv. EPDM EUR SP Peso
(mm) (bar) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
4 4 G1/4 24V AC/DC 5 199 166 201 643,67 1 1,100

FKM EUR SP Peso D1_G funzione
Codice (kg) (inch)
199 166 206 668,57 1 1,100 1 ∕4 F

516
