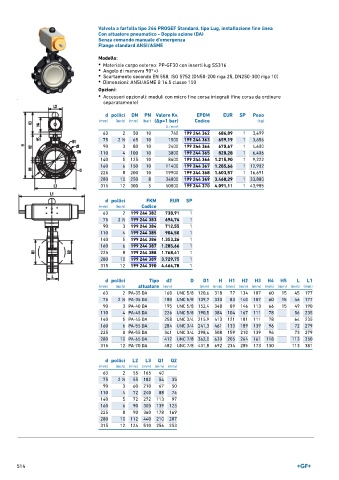

Page 514 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 244 PROGEF Standard, tipo Lug, installazione fine linea
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 244 362 686,89 1 3,499
75 2 ∕2 65 10 1500 199 244 363 659,19 1 3,656
1
90 3 80 10 2400 199 244 364 670,67 1 4,600
110 4 100 10 3800 199 244 365 828,28 1 6,406
140 5 125 10 8600 199 244 366 1.215,90 1 9,222
160 6 150 10 11400 199 244 367 1.285,66 1 12,902
225 8 200 10 19900 199 244 368 1.603,57 1 16,691
280 10 250 8 34000 199 244 369 3.468,29 1 33,880
315 12 300 5 50000 199 244 370 4.091,11 1 43,985

d pollici FKM EUR SP
(mm) (inch) Codice
63 2 199 244 382 738,91 1
75 2 ∕2 199 244 383 694,74 1
1
90 3 199 244 384 712,55 1
110 4 199 244 385 904,50 1
140 5 199 244 386 1.353,26 1
160 6 199 244 387 1.285,66 1
225 8 199 244 388 1.768,41 1
280 10 199 244 389 3.729,75 1
315 12 199 244 390 4.464,78 1

d pollici Tipo d2 D D1 H H1 H2 H3 H4 H5 L L1
(mm) (inch) attuatore (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 PA-35 DA 160 UNC 5/8 120,6 318 77 134 107 60 15 45 177
75 2 ∕2 PA-35 DA 180 UNC 5/8 139,7 330 83 140 107 60 15 46 177
1
90 3 PA-40 DA 195 UNC 5/8 152,4 348 89 146 113 66 15 49 190
110 4 PA-45 DA 226 UNC 5/8 190,5 384 104 167 111 78 56 235
140 5 PA-45 DA 258 UNC 3/4 215,9 413 121 181 111 78 64 235
160 6 PA-55 DA 284 UNC 3/4 241,3 461 133 189 139 96 72 279
225 8 PA-55 DA 341 UNC 3/4 298,4 508 159 210 139 96 73 279
280 10 PA-65 DA 412 UNC 7/8 362,0 630 205 264 161 118 113 350
315 12 PA-70 DA 482 UNC 7/8 431,8 692 234 285 173 130 113 381

d pollici L2 L3 Q1 Q2
(mm) (inch) (mm) (mm) (mm) (mm)
63 2 55 165 40
75 2 ∕2 55 182 54 35
1
90 3 60 210 67 50
110 4 72 240 88 74
140 5 72 272 113 97
160 6 90 300 139 123
225 8 90 360 178 169
280 10 112 440 210 207
315 12 124 510 256 253

514
