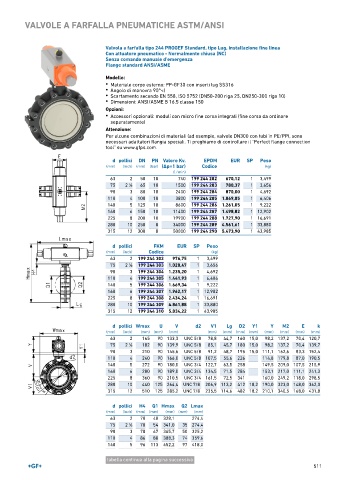

Page 511 - GEORGFISCHER - LISTINO 897

VALVOLE A FARFALLA PNEUMATICHE ASTM/ANSI

Valvola a farfalla tipo 244 PROGEF Standard, tipo Lug, installazione fine linea
Con attuatore pneumatico - Normalmente chiusa (NC)
Senza comando manuale d'emergenza
Flange standard ANSI/ASME
Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 244 282 670,12 1 3,499
75 2 ∕2 65 10 1500 199 244 283 780,37 1 3,656
1
90 3 80 10 2400 199 244 284 870,00 1 4,692
110 4 100 10 3800 199 244 285 1.069,85 1 6,406
140 5 125 10 8600 199 244 286 1.261,05 1 9,222
160 6 150 10 11400 199 244 287 1.498,82 1 12,902
225 8 200 10 19900 199 244 288 1.727,90 1 16,691
280 10 250 8 34000 199 244 289 4.561,61 1 33,880
315 12 300 8 50000 199 244 290 5.473,90 1 43,985

d pollici FKM EUR SP Peso
(mm) (inch) Codice (kg)
63 2 199 244 302 976,75 1 3,499
75 2 ∕2 199 244 303 1.028,47 1 3,656
1
90 3 199 244 304 1.235,20 1 4,692
110 4 199 244 305 1.441,93 1 6,406
140 5 199 244 306 1.669,34 1 9,222
160 6 199 244 307 1.962,17 1 12,902
225 8 199 244 308 2.434,24 1 16,691
280 10 199 244 309 4.861,88 1 33,880
315 12 199 244 310 5.834,22 1 43,985

d pollici Wmax U V d2 V1 Lg D2 Y1 Y M2 E k
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 165 90 133,3 UNC 5/8 78,8 44,7 160 15,0 98,2 137,2 70,4 120,7
75 2 ∕2 182 90 139,9 UNC 5/8 85,1 45,7 180 15,0 98,2 137,2 70,4 139,7
1
90 3 210 90 145,6 UNC 5/8 91,2 48,7 195 15,0 111,1 162,6 83,3 152,4
110 4 240 90 166,0 UNC 5/8 107,5 55,6 226 114,8 179,8 87,0 190,5
140 5 272 90 180,0 UNC 3/4 122,7 63,5 258 149,5 209,0 107,5 215,9
160 6 280 90 189,0 UNC 3/4 134,5 71,5 284 153,1 217,0 111,1 241,3
225 8 360 90 210,5 UNC 3/4 161,5 72,5 341 160,0 249,2 118,0 298,5
280 10 440 125 264,4 UNC 7/8 206,9 113,2 412 18,2 190,0 323,0 148,0 362,0
315 12 510 125 285,2 UNC 7/8 235,5 114,6 482 18,2 210,1 340,5 168,0 431,8

d pollici H4 Q1 Hmax Q2 Lmax
(mm) (inch) (mm) (mm) (mm) (mm) (mm)
63 2 70 40 328,1 274,4
75 2 ∕2 70 54 341,0 35 274,4
1
90 3 78 67 365,7 50 325,2
110 4 86 88 388,3 74 359,6
140 5 96 113 452,2 97 418,0

tabella continua alla pagina successiva
511
