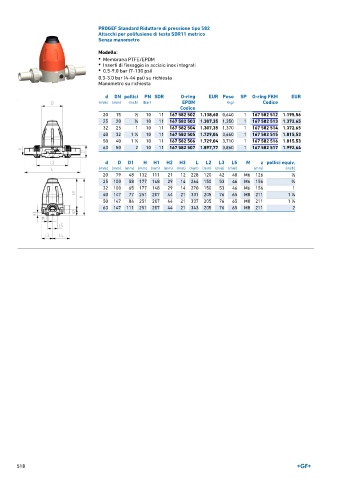

Page 518 - GEORGFISCHER - LISTINO 897

PROGEF Standard Riduttore di pressione tipo 582
Attacchi per polifusione di testa SDR11 metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN SDR O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
20 15 1 ∕2 10 11 167 582 502 1.138,60 0,640 1 167 582 512 1.195,56
25 20 3 ∕4 10 11 167 582 503 1.307,35 1,350 1 167 582 513 1.372,65
32 25 1 10 11 167 582 504 1.307,35 1,370 1 167 582 514 1.372,65
40 32 1 ∕4 10 11 167 582 505 1.729,04 3,660 1 167 582 515 1.815,53
1
50 40 1 ∕2 10 11 167 582 506 1.729,04 3,710 1 167 582 516 1.815,53
1
63 50 2 10 11 167 582 507 1.897,77 3,860 1 167 582 517 1.992,64
d D D1 H H1 H2 H3 L L2 L3 L5 M z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 48 132 111 21 12 228 120 42 40 M6 126 1 ∕2
25 100 58 177 148 29 14 264 150 53 46 M6 156 3 ∕4
32 100 65 177 148 29 14 270 150 53 46 M6 156 1
40 147 77 251 207 44 21 331 205 76 65 M8 211 1 ∕4
1
50 147 84 251 207 44 21 337 205 76 65 M8 211 1 ∕2
1
63 147 111 251 207 44 21 343 205 76 65 M8 211 2

518
