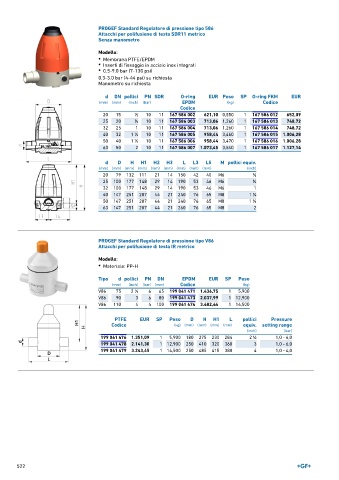

Page 522 - GEORGFISCHER - LISTINO 897

PROGEF Standard Regolatore di pressione tipo 586
Attacchi per polifusione di testa SDR11 metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN SDR O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
20 15 1 ∕2 10 11 167 586 002 621,10 0,550 1 167 586 012 652,09
25 20 3 ∕4 10 11 167 586 003 713,06 1,260 1 167 586 013 748,72
32 25 1 10 11 167 586 004 713,06 1,260 1 167 586 014 748,72
40 32 1 ∕4 10 11 167 586 005 958,44 3,460 1 167 586 015 1.006,28
1
50 40 1 ∕2 10 11 167 586 006 958,44 3,470 1 167 586 016 1.006,28
1
63 50 2 10 11 167 586 007 1.073,45 3,540 1 167 586 017 1.127,14
d D H H1 H2 H3 L L3 L5 M pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 132 111 21 14 150 42 40 M6 1 ∕2
25 100 177 148 29 14 190 53 46 M6 3 ∕4
32 100 177 148 29 14 190 53 46 M6 1
40 147 251 207 44 21 240 76 65 M8 1 ∕4
1
50 147 251 207 44 21 240 76 65 M8 1 ∕2
1
63 147 251 207 44 21 260 76 65 M8 2

PROGEF Standard Regolatore di pressione tipo V86
Attacchi per polifusione di testa IR metrico

Modello:
• Materiale: PP-H

Tipo d pollici PN DN EPDM EUR SP Peso
(mm) (inch) (bar) (mm) Codice (kg)
V86 75 2 ∕2 6 65 199 041 471 1.436,75 1 5,900
1
V86 90 3 6 80 199 041 473 2.037,99 1 12,900
V86 110 4 4 100 199 041 474 3.482,44 1 14,500

PTFE EUR SP Peso D H H1 L pollici Pressure
Codice (kg) (mm) (mm) (mm) (mm) equiv. setting range
(inch) (bar)
199 041 476 1.351,09 1 5,900 180 275 230 284 2 ∕2 1,0 - 6,0
1
199 041 478 2.141,30 1 12,900 250 410 320 360 3 1,0 - 6,0
199 041 479 3.243,45 1 14,500 250 485 415 380 4 1,0 - 4,0

522
