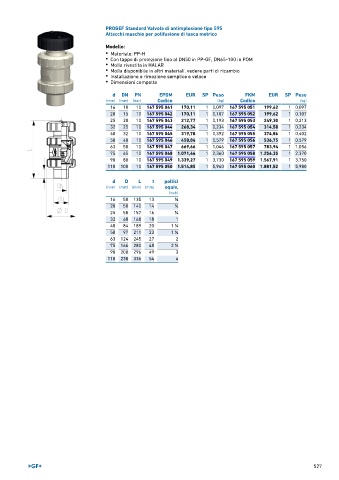

Page 527 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola di antimplosione tipo 595
Attacchi maschio per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Molla rivestita in HALAR
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
16 10 10 167 595 041 170,11 1 0,097 167 595 051 199,62 1 0,097
20 15 10 167 595 042 170,11 1 0,107 167 595 052 199,62 1 0,107
25 20 10 167 595 043 212,77 1 0,193 167 595 053 249,30 1 0,213
32 25 10 167 595 044 268,34 1 0,234 167 595 054 314,58 1 0,234
40 32 10 167 595 045 319,78 1 0,392 167 595 055 374,86 1 0,402
50 40 10 167 595 046 458,84 1 0,579 167 595 056 536,75 1 0,579
63 50 10 167 595 047 669,66 1 1,046 167 595 057 783,94 1 1,056
75 65 10 167 595 048 1.071,44 1 2,360 167 595 058 1.254,35 1 2,370
90 80 10 167 595 049 1.339,27 1 3,730 167 595 059 1.567,91 1 3,750
110 100 10 167 595 050 1.514,85 1 5,960 167 595 060 1.881,52 1 5,980

d D L t pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 50 135 13 3 ∕8
20 50 140 14 1 ∕2
25 58 157 16 3 ∕4
32 68 168 18 1
40 84 189 20 1 ∕4
1
50 97 211 23 1 ∕2
1
63 124 245 27 2
75 166 280 48 2 ∕2
1
90 200 296 49 3
110 238 336 54 4
