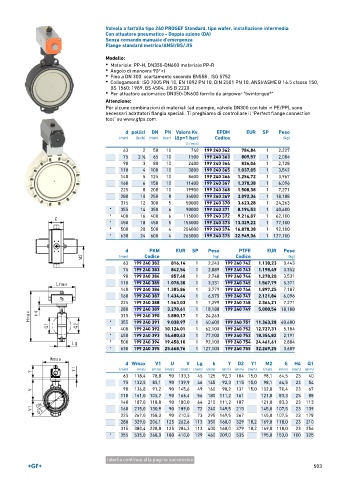

Page 503 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 240 PROGEF Standard, tipo wafer, installazione intermedia
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PP-H, DN350-DN600 materiale PP-R
• Angolo di manovra 90°<)
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Per attuatore automatico DN350-DN600 fornito da airpower "twintorque®"

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 362 784,84 1 2,227
75 2 ∕2 65 10 1500 199 240 363 809,57 1 2,084
1
90 3 80 10 2400 199 240 364 826,06 1 2,728
110 4 100 10 3800 199 240 365 1.037,05 1 3,542
140 5 125 10 8600 199 240 366 1.254,72 1 3,967
160 6 150 10 11400 199 240 367 1.378,38 1 6,096
225 8 200 10 19900 199 240 368 1.500,38 1 7,271
280 10 250 8 34000 199 240 369 3.092,36 1 18,188
315 12 300 5 50000 199 240 370 3.623,28 1 24,263
* 355 14 350 6 90000 199 240 371 8.194,53 1 40,600
* 400 16 400 6 115000 199 240 372 9.216,07 1 62,100
* 450 18 450 5 155000 199 240 373 13.329,22 1 77,100
* 500 20 500 4 204000 199 240 374 16.870,38 1 92,100
* 630 24 600 4 265000 199 240 375 22.949,36 1 127,100

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 199 240 382 816,14 1 2,243 199 240 742 1.130,23 3,443
75 199 240 383 842,54 1 2,089 199 240 743 1.198,49 3,352
90 199 240 384 857,40 1 2,748 199 240 744 1.270,20 3,531
110 199 240 385 1.078,30 1 3,331 199 240 745 1.567,79 5,371
140 199 240 386 1.305,86 1 3,779 199 240 746 1.897,25 7,187
160 199 240 387 1.434,44 1 6,575 199 240 747 2.121,84 6,096
225 199 240 388 1.563,03 1 7,299 199 240 748 2.364,21 7,271
280 199 240 389 3.278,61 1 18,188 199 240 749 5.000,54 18,188
315 199 240 390 3.880,17 1 24,263
* 355 199 240 391 9.038,97 1 40,600 199 240 751 11.363,28 40,600
* 400 199 240 392 10.124,01 1 62,100 199 240 752 12.727,31 5,184
* 450 199 240 393 14.600,43 1 77,100 199 240 753 18.354,82 2,191
* 500 199 240 394 19.458,10 1 92,100 199 240 754 24.461,61 2,884
* 630 199 240 395 25.668,76 1 127,100 199 240 755 32.269,25 3,609

d Wmax V1 U V Lg k Y D2 Y1 M2 E H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 125 92,3 104 15,0 98,1 64,5 23 40
75 132,5 85,1 90 139,9 46 145 92,3 115 15,0 98,1 64,5 23 54
90 136,8 91,2 90 145,6 49 160 98,2 131 15,0 102,8 70,4 23 67
110 161,0 105,7 90 166,4 56 180 111,2 161 121,0 83,3 23 88
140 187,0 118,8 90 180,0 64 210 111,2 187 121,0 83,3 23 113
160 215,0 130,9 90 189,0 72 240 149,5 215 145,0 107,5 23 139
225 267,0 158,3 90 210,5 73 295 149,5 267 145,0 107,5 23 178
280 329,0 206,1 125 262,6 113 350 160,0 329 18,2 169,8 118,0 23 210
315 380,4 228,8 125 284,3 113 400 160,0 379 18,2 169,8 118,0 23 256
* 355 535,0 268,0 180 410,0 129 460 209,0 535 195,0 153,0 100 325

tabella continua alla pagina successiva
503
