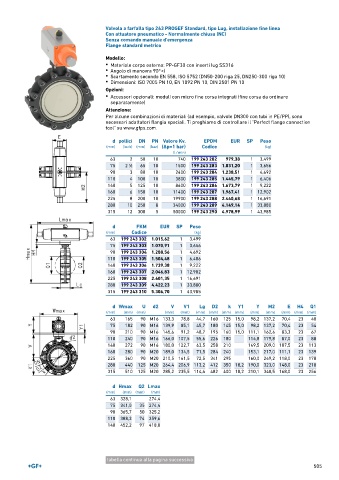

Page 505 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 243 PROGEF Standard, tipo Lug, installazione fine linea
Con attuatore pneumatico - Normalmente chiusa (NC)
Senza comando manuale d'emergenza
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 243 282 979,38 1 3,499
75 2 ∕2 65 10 1500 199 243 283 1.031,20 1 3,656
1
90 3 80 10 2400 199 243 284 1.238,51 1 4,692
110 4 100 10 3800 199 243 285 1.445,79 1 6,406
140 5 125 10 8600 199 243 286 1.673,79 1 9,222
160 6 150 10 11400 199 243 287 1.967,41 1 12,902
225 8 200 10 19900 199 243 288 2.440,68 1 16,691
280 10 250 8 34000 199 243 289 4.149,14 1 33,880
315 12 300 5 50000 199 243 290 4.978,99 1 43,985

d FKM EUR SP Peso
(mm) Codice (kg)
63 199 243 302 1.015,62 1 3,499
75 199 243 303 1.070,91 1 3,656
90 199 243 304 1.288,56 1 4,692
110 199 243 305 1.504,48 1 6,406
140 199 243 306 1.739,38 1 9,222
160 199 243 307 2.046,83 1 12,902
225 199 243 308 2.601,35 1 16,691
280 199 243 309 4.422,23 1 33,880
315 199 243 310 5.306,70 1 43,985

d Wmax U d2 V V1 Lg D2 k Y1 Y M2 E H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 165 90 M16 133,3 78,8 44,7 160 125 15,0 98,2 137,2 70,4 23 40
75 182 90 M16 139,9 85,1 45,7 180 145 15,0 98,2 137,2 70,4 23 54
90 210 90 M16 145,6 91,2 48,7 195 160 15,0 111,1 162,6 83,3 23 67
110 240 90 M16 166,0 107,5 55,6 226 180 114,8 179,8 87,0 23 88
140 272 90 M16 180,0 122,7 63,5 258 210 149,5 209,0 107,5 23 113
160 280 90 M20 189,0 134,5 71,5 284 240 153,1 217,0 111,1 23 139
225 360 90 M20 210,5 161,5 72,5 341 295 160,0 249,2 118,0 23 178
280 440 125 M20 264,4 206,9 113,2 412 350 18,2 190,0 323,0 148,0 23 210
315 510 125 M20 285,2 235,5 114,6 482 400 18,2 210,1 340,5 168,0 23 256

d Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
63 328,1 274,4
75 341,0 35 274,4
90 365,7 50 325,2
110 388,3 74 359,6
140 452,2 97 418,0

tabella continua alla pagina successiva
