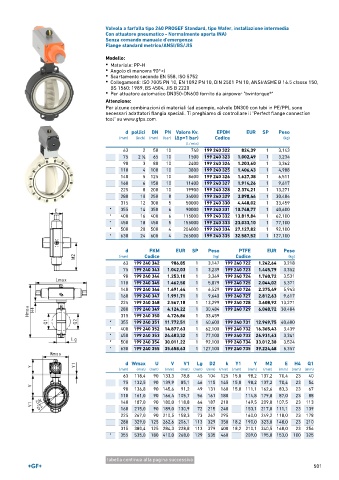

Page 501 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 240 PROGEF Standard, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Normalmente aperta (NA)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PP-H
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Per attuatore automatico DN350-DN600 fornito da airpower "twintorque®"

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 322 824,39 1 3,143
75 2 ∕2 65 10 1500 199 240 323 1.002,49 1 3,234
1
90 3 80 10 2400 199 240 324 1.203,60 1 3,362
110 4 100 10 3800 199 240 325 1.406,43 1 4,988
140 5 125 10 8600 199 240 326 1.627,38 1 6,511
160 6 150 10 11400 199 240 327 1.914,26 1 9,617
225 8 200 10 19900 199 240 328 2.374,21 1 13,271
280 10 250 8 34000 199 240 329 3.898,44 1 30,484
315 12 300 5 50000 199 240 330 4.440,02 1 33,459
* 355 14 350 6 90000 199 240 331 10.748,77 1 40,600
* 400 16 400 6 115000 199 240 332 13.819,84 1 62,100
* 450 18 450 5 155000 199 240 333 23.033,10 1 77,100
* 500 20 500 4 204000 199 240 334 27.127,82 1 92,100
* 630 24 600 4 265000 199 240 335 32.587,52 1 127,100

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 199 240 342 906,85 1 3,147 199 240 722 1.242,64 3,218
75 199 240 343 1.042,03 1 3,239 199 240 723 1.445,79 3,352
90 199 240 344 1.253,10 1 3,369 199 240 724 1.760,72 3,531
110 199 240 345 1.462,50 1 5,079 199 240 725 2.044,02 5,371
140 199 240 346 1.691,64 1 6,529 199 240 726 2.375,49 5,943
160 199 240 347 1.991,71 1 9,640 199 240 727 2.812,63 9,617
225 199 240 348 2.567,18 1 13,299 199 240 728 3.608,92 13,271
280 199 240 349 4.124,22 1 30,484 199 240 729 6.048,72 30,484
315 199 240 350 4.726,86 1 33,459
* 355 199 240 351 11.772,51 1 40,600 199 240 731 12.949,75 40,600
* 400 199 240 352 14.877,63 1 62,100 199 240 732 16.365,43 3,439
* 450 199 240 353 24.483,32 1 77,100 199 240 733 26.931,63 3,341
* 500 199 240 354 30.011,22 1 92,100 199 240 734 33.012,38 3,524
* 630 199 240 355 35.658,63 1 127,100 199 240 735 39.224,48 5,357

d Wmax U V V1 Lg D2 k Y1 Y M2 E H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 90 133,3 78,8 45 104 125 15,0 98,2 137,2 70,4 23 40
75 132,5 90 139,9 85,1 46 115 145 15,0 98,2 137,2 70,4 23 54
90 136,8 90 145,6 91,2 49 131 160 15,0 111,1 162,6 83,3 23 67
110 161,0 90 166,4 105,7 56 161 180 114,8 179,8 87,0 23 88
140 187,0 90 180,0 118,8 64 187 210 149,5 209,0 107,5 23 113
160 215,0 90 189,0 130,9 72 215 240 153,1 217,0 111,1 23 139
225 267,0 90 210,5 158,3 73 267 295 160,0 249,2 118,0 23 178
280 329,0 125 262,6 206,1 113 329 350 18,2 190,0 323,0 148,0 23 210
315 380,4 125 284,3 228,8 113 379 400 18,2 210,1 340,5 168,0 23 256
* 355 535,0 180 410,0 268,0 129 535 460 209,0 195,0 153,0 100 325

tabella continua alla pagina successiva
501
