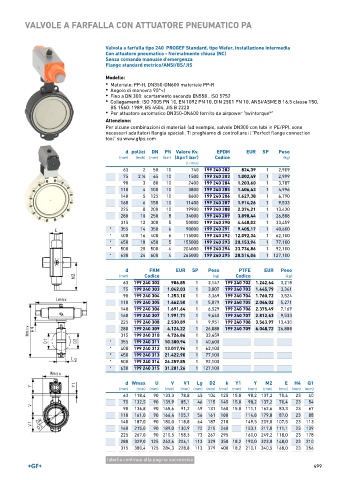

Page 499 - GEORGFISCHER - LISTINO 897

VALVOLE A FARFALLA CON ATTUATORE PNEUMATICO PA

Valvola a farfalla tipo 240 PROGEF Standard, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Normalmente chiusa (NC)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
• Materiale: PP-H, DN350-DN600 materiale PP-R
• Angolo di manovra 90°<)
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Per attuatore automatico DN350-DN600 fornito da airpower "twintorque®"

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 282 824,39 1 2,909
1
75 2 ∕2 65 10 1500 199 240 283 1.002,49 1 2,999
90 3 80 10 2400 199 240 284 1.203,60 1 3,787
110 4 100 10 3800 199 240 285 1.406,43 1 4,996
140 5 125 10 8600 199 240 286 1.627,38 1 6,790
160 6 150 10 11400 199 240 287 1.914,26 1 9,533
225 8 200 10 19900 199 240 288 2.374,21 1 13,430
280 10 250 8 34000 199 240 289 3.898,44 1 26,888
315 12 300 5 50000 199 240 290 4.440,02 1 33,459
* 355 14 350 6 90000 199 240 291 9.405,17 1 40,600
* 400 16 400 6 115000 199 240 292 12.092,34 1 62,100
* 450 18 450 5 155000 199 240 293 20.153,94 1 77,100
* 500 20 500 4 204000 199 240 294 23.736,86 1 92,100
* 630 24 600 4 265000 199 240 295 28.514,06 1 127,100

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 199 240 302 906,85 1 3,147 199 240 702 1.242,64 3,218
75 199 240 303 1.042,03 1 3,007 199 240 703 1.445,79 3,341
90 199 240 304 1.253,10 1 3,369 199 240 704 1.760,72 3,524
110 199 240 305 1.462,50 1 5,079 199 240 705 2.044,02 5,271
140 199 240 306 1.691,64 1 6,529 199 240 706 2.375,49 7,169
160 199 240 307 1.991,71 1 9,640 199 240 707 2.812,63 9,533
225 199 240 308 2.530,89 1 9,951 199 240 708 3.563,97 13,430
280 199 240 309 4.124,22 1 26,888 199 240 709 6.048,72 26,888
315 199 240 310 4.726,86 1 33,459
* 355 199 240 311 10.300,94 1 40,600
* 400 199 240 312 13.017,96 1 62,100
* 450 199 240 313 21.422,90 1 77,100
* 500 199 240 314 26.259,85 1 92,100
* 630 199 240 315 31.201,26 1 127,100

d Wmax U V V1 Lg D2 k Y1 Y M2 E H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 90 133,3 78,8 45 104 125 15,0 98,2 137,2 70,4 23 40
75 132,5 90 139,9 85,1 46 115 145 15,0 98,2 137,2 70,4 23 54
90 136,8 90 145,6 91,2 49 131 160 15,0 111,1 162,6 83,3 23 67
110 161,0 90 166,4 105,7 56 161 180 114,8 179,8 87,0 23 88
140 187,0 90 180,0 118,8 64 187 210 149,5 209,0 107,5 23 113
160 215,0 90 189,0 130,9 72 215 240 153,1 217,0 111,1 23 139
225 267,0 90 210,5 158,3 73 267 295 160,0 249,2 118,0 23 178
280 329,0 125 262,6 206,1 113 329 350 18,2 190,0 323,0 148,0 23 210
315 380,4 125 284,3 228,8 113 379 400 18,2 210,1 340,5 168,0 23 256
tabella continua alla pagina successiva
499
