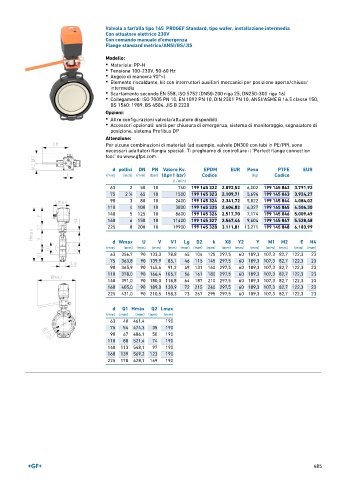

Page 485 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 145 PROGEF Standard, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Con comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PP-H
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso PTFE EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
63 2 50 10 740 199 145 322 2.092,52 6,002 199 145 842 3.791,92
75 2 ∕2 65 10 1500 199 145 323 2.109,71 5,694 199 145 843 3.924,27
1
90 3 80 10 2400 199 145 324 2.341,72 5,822 199 145 844 4.084,02
110 4 100 10 3800 199 145 325 2.404,82 6,327 199 145 845 4.504,30
140 5 125 10 8600 199 145 326 2.517,70 7,174 199 145 846 5.009,49
160 6 150 10 11400 199 145 327 2.567,44 9,604 199 145 847 5.528,48
225 8 200 10 19900 199 145 328 3.111,81 13,271 199 145 848 6.183,99

d Wmax U V V1 Lg D2 k X8 Y2 Y M1 M2 E H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 356,7 90 133,3 78,8 45 104 125 297,5 60 189,3 107,3 82,7 122,3 23
75 363,8 90 139,9 85,1 46 115 145 297,5 60 189,3 107,3 82,7 122,3 23
90 365,9 90 145,6 91,2 49 131 160 297,5 60 189,3 107,3 82,7 122,3 23
110 378,0 90 166,4 105,7 56 161 180 297,5 60 189,3 107,3 82,7 122,3 23
140 391,0 90 180,0 118,8 64 187 210 297,5 60 189,3 107,3 82,7 122,3 23
160 405,0 90 189,0 130,9 72 215 240 297,5 60 189,3 107,3 82,7 122,3 23
225 431,0 90 210,5 158,3 73 267 295 297,5 60 189,3 107,3 82,7 122,3 23

d Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm)
63 40 461,4 190
75 54 474,3 35 190
90 67 486,1 50 190
110 88 521,4 74 190
140 113 548,1 97 190
160 139 569,2 123 190
225 178 628,1 169 190

485
