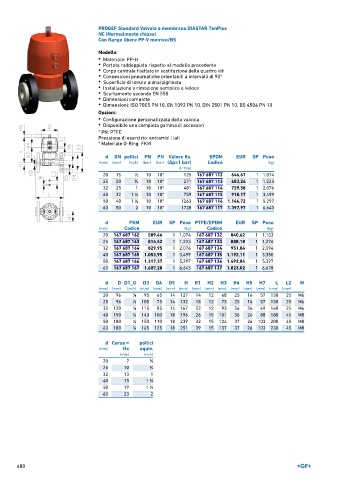

Page 480 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a membrana DIASTAR TenPlus
NC (Normalmente chiusa)
Con flange libere PP-V metrico/BS

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana/zigrinata
• Installazione e rimozione semplice e veloce
• Scartamento secondo EN 558
• Dimensioni compatte
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 167 687 112 646,67 1 1,074
25 20 3 ∕4 10 10* 271 167 687 113 683,24 1 1,223
32 25 1 10 10* 481 167 687 114 729,58 1 2,076
40 32 1 ∕4 10 10* 759 167 687 115 918,17 1 3,499
1
50 40 1 ∕2 10 10* 1263 167 687 116 1.146,72 1 5,297
1
63 50 2 10 10* 1728 167 687 117 1.397,97 1 6,643
d FKM EUR SP Peso PTFE/EPDM EUR SP Peso
(mm) Codice (kg) Codice (kg)
20 167 687 162 589,46 1 1,074 167 687 132 840,62 1 1,103
25 167 687 163 814,52 1 1,223 167 687 133 888,18 1 1,276
32 167 687 164 829,95 1 2,076 167 687 134 951,04 1 2,096
40 167 687 165 1.053,95 1 3,499 167 687 135 1.192,11 1 3,350
50 167 687 166 1.317,37 1 5,297 167 687 136 1.492,84 1 5,327
63 167 687 167 1.607,20 1 6,643 167 687 137 1.823,02 1 6,678

d D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 96 1 ∕8 95 65 14 127 14 12 68 25 16 57 130 25 M6
25 96 1 ∕8 105 75 14 132 18 12 73 25 16 57 150 25 M6
32 120 1 ∕8 115 85 14 167 22 12 93 26 26 69 160 25 M6
40 150 1 ∕4 140 100 18 196 26 15 101 36 26 88 180 45 M8
50 180 1 ∕4 150 110 18 239 32 15 124 37 26 103 200 45 M8
63 180 1 ∕4 165 125 18 251 39 15 137 37 26 103 230 45 M8

d Corsa = pollici
(mm) Hx equiv.
(mm) (inch)
20 7 1 ∕2
25 10 3 ∕4
32 13 1
40 15 1 ∕4
1
50 19 1 ∕2
1
63 23 2
