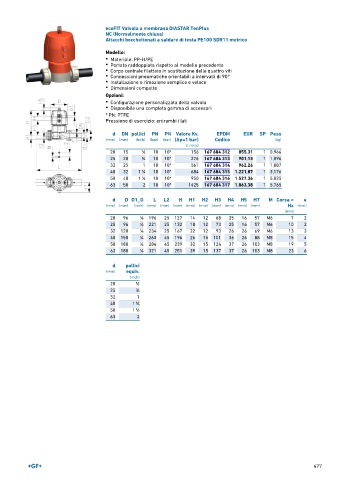

Page 477 - GEORGFISCHER - LISTINO 897

ecoFIT Valvola a membrana DIASTAR TenPlus
NC (Normalmente chiusa)
Attacchi bocchettonati a saldare di testa PE100 SDR11 metrico

Modello:
• Materiale: PP-H/PE
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 156 167 684 312 855,31 1 0,966
25 20 3 ∕4 10 10* 276 167 684 313 901,15 1 1,096
32 25 1 10 10* 561 167 684 314 962,26 1 1,887
40 32 1 ∕4 10 10* 684 167 684 315 1.221,87 1 3,176
1
50 40 1 ∕2 10 10* 950 167 684 316 1.527,36 1 5,025
1
63 50 2 10 10* 1425 167 684 317 1.863,38 1 5,765
d D D1_G L L2 H H1 H2 H3 H4 H5 H7 M Corsa = e
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx (mm)
(mm)
20 96 1 ∕8 196 25 127 14 12 68 25 16 57 M6 7 2
25 96 1 ∕8 221 25 132 18 12 73 25 16 57 M6 10 2
32 120 1 ∕8 234 25 167 22 12 93 26 26 69 M6 13 3
40 150 1 ∕4 260 45 196 26 15 101 36 26 88 M8 15 4
50 180 1 ∕4 284 45 239 32 15 124 37 26 103 M8 19 5
63 180 1 ∕4 321 45 251 39 15 137 37 26 103 M8 23 6

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2
