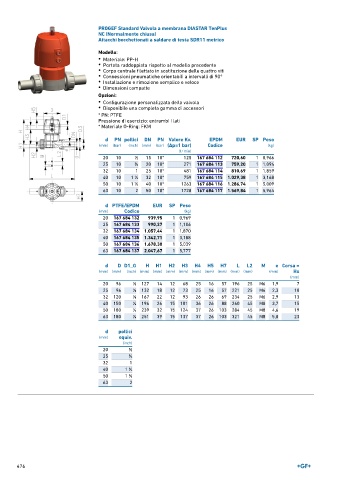

Page 476 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a membrana DIASTAR TenPlus
NC (Normalmente chiusa)
Attacchi bocchettonati a saldare di testa SDR11 metrico

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d PN pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (bar) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 10 1 ∕2 15 10* 125 167 684 112 720,60 1 0,966
25 10 3 ∕4 20 10* 271 167 684 113 759,20 1 1,094
32 10 1 25 10* 481 167 684 114 810,69 1 1,859
40 10 1 ∕4 32 10* 759 167 684 115 1.029,38 1 3,168
1
50 10 1 ∕2 40 10* 1263 167 684 116 1.286,74 1 5,009
1
63 10 2 50 10* 1728 167 684 117 1.569,84 1 5,964
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 167 684 132 939,95 1 0,969
25 167 684 133 990,27 1 1,106
32 167 684 134 1.057,44 1 1,870
40 167 684 135 1.342,71 1 3,188
50 167 684 136 1.678,38 1 5,039
63 167 684 137 2.047,67 1 5,777

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 96 1 ∕8 127 14 12 68 25 16 57 196 25 M6 1,9 7
25 96 1 ∕8 132 18 12 73 25 16 57 221 25 M6 2,3 10
32 120 1 ∕8 167 22 12 93 26 26 69 234 25 M6 2,9 13
40 150 1 ∕4 196 26 15 101 36 26 88 260 45 M8 3,7 15
50 180 1 ∕4 239 32 15 124 37 26 103 284 45 M8 4,6 19
63 180 1 ∕4 251 39 15 137 37 26 103 321 45 M8 5,8 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

476
