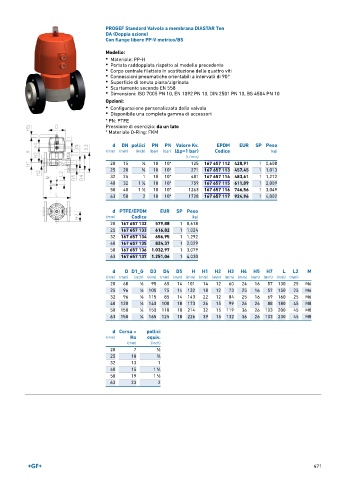

Page 471 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a membrana DIASTAR Ten
DA (Doppia azione)
Con flange libere PP-V metrico/BS

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana/zigrinata
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 167 657 112 428,91 1 0,608
25 20 3 ∕4 10 10* 271 167 657 113 457,45 1 1,013
32 25 1 10 10* 481 167 657 114 483,61 1 1,272
40 32 1 ∕4 10 10* 759 167 657 115 611,09 1 2,009
1
50 40 1 ∕2 10 10* 1263 167 657 116 746,56 1 3,049
1
63 50 2 10 10* 1728 167 657 117 924,96 1 4,002
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 167 657 132 579,88 1 0,618
25 167 657 133 616,82 1 1,024
32 167 657 134 656,95 1 1,292
40 167 657 135 824,37 1 2,029
50 167 657 136 1.032,97 1 3,079
63 167 657 137 1.251,06 1 4,030

d D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 68 1 ∕8 95 65 14 101 14 12 60 24 16 57 130 25 M6
25 96 1 ∕8 105 75 14 132 18 12 73 25 16 57 150 25 M6
32 96 1 ∕8 115 85 14 143 22 12 84 25 16 69 160 25 M6
40 120 1 ∕8 140 100 18 173 26 15 99 26 26 88 180 45 M8
50 150 1 ∕4 150 110 18 214 32 15 119 36 26 103 200 45 M8
63 150 1 ∕4 165 125 18 226 39 15 132 36 26 103 230 45 M8

d Corsa = pollici
(mm) Hx equiv.
(mm) (inch)
20 7 1 ∕2
25 10 3 ∕4
32 13 1
40 15 1 ∕4
1
50 19 1 ∕2
1
63 23 2

471
