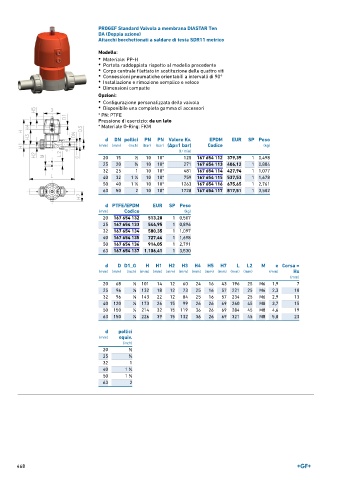

Page 468 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a membrana DIASTAR Ten
DA (Doppia azione)
Attacchi bocchettonati a saldare di testa SDR11 metrico

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 167 654 112 379,39 1 0,498
25 20 3 ∕4 10 10* 271 167 654 113 406,12 1 0,884
32 25 1 10 10* 481 167 654 114 427,94 1 1,077
40 32 1 ∕4 10 10* 759 167 654 115 537,53 1 1,678
1
50 40 1 ∕2 10 10* 1263 167 654 116 675,65 1 2,761
1
63 50 2 10 10* 1728 167 654 117 817,51 1 3,502
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 167 654 132 513,20 1 0,507
25 167 654 133 544,95 1 0,896
32 167 654 134 580,35 1 1,097
40 167 654 135 727,44 1 1,698
50 167 654 136 914,05 1 2,791
63 167 654 137 1.106,41 1 3,530

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 196 25 M6 1,9 7
25 96 1 ∕8 132 18 12 73 25 16 57 221 25 M6 2,3 10
32 96 1 ∕8 143 22 12 84 25 16 57 234 25 M6 2,9 13
40 120 1 ∕8 173 26 15 99 26 26 69 260 45 M8 3,7 15
50 150 1 ∕4 214 32 15 119 36 26 69 284 45 M8 4,6 19
63 150 1 ∕4 226 39 15 132 36 26 69 321 45 M8 5,8 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

468
