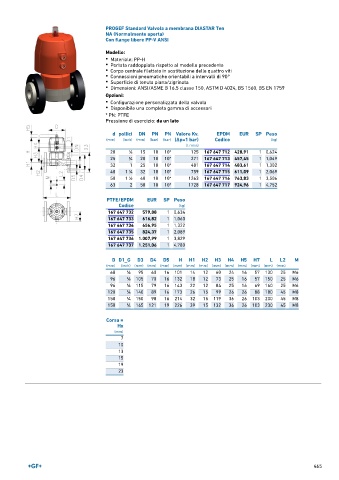

Page 465 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a membrana DIASTAR Ten
NA (Normalmente aperta)
Con flange libere PP-V ANSI

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana/zigrinata
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato

d pollici DN PN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 10* 125 167 647 712 428,91 1 0,624
25 3 ∕4 20 10 10* 271 167 647 713 457,45 1 1,049
32 1 25 10 10* 481 167 647 714 483,61 1 1,302
40 1 ∕4 32 10 10* 759 167 647 715 611,09 1 2,069
1
50 1 ∕2 40 10 10* 1263 167 647 716 763,83 1 3,506
1
63 2 50 10 10* 1728 167 647 717 924,96 1 4,752
PTFE/EPDM EUR SP Peso
Codice (kg)
167 647 732 579,88 1 0,634
167 647 733 616,82 1 1,060
167 647 734 656,95 1 1,322
167 647 735 824,37 1 2,089
167 647 736 1.007,99 1 3,829
167 647 737 1.251,06 1 4,780

D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
68 1 ∕8 95 60 16 101 14 12 60 24 16 57 130 25 M6
96 1 ∕8 105 70 16 132 18 12 73 25 16 57 150 25 M6
96 1 ∕8 115 79 16 143 22 12 84 25 16 69 160 25 M6
120 1 ∕8 140 89 16 173 26 15 99 26 26 88 180 45 M8
150 1 ∕4 150 98 16 214 32 15 119 36 26 103 200 45 M8
150 1 ∕4 165 121 19 226 39 15 132 36 26 103 230 45 M8

Corsa =
Hx
(mm)
7
10
13
15
19
23

465
