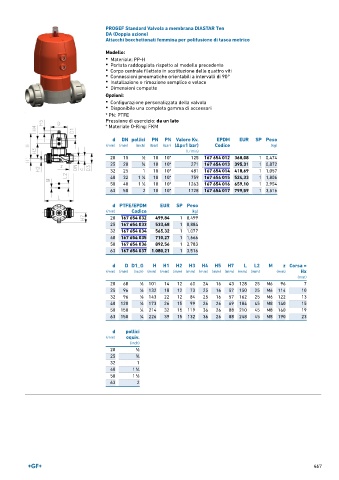

Page 467 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a membrana DIASTAR Ten
DA (Doppia azione)
Attacchi bocchettonati femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 167 654 012 368,08 1 0,474
25 20 3 ∕4 10 10* 271 167 654 013 395,31 1 0,872
32 25 1 10 10* 481 167 654 014 418,69 1 1,057
40 32 1 ∕4 10 10* 759 167 654 015 524,33 1 1,806
1
50 40 1 ∕2 10 10* 1263 167 654 016 659,10 1 2,954
1
63 50 2 10 10* 1728 167 654 017 799,59 1 3,516
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 167 654 032 499,84 1 0,499
25 167 654 033 533,68 1 0,884
32 167 654 034 565,32 1 1,077
40 167 654 035 710,27 1 1,666
50 167 654 036 892,56 1 2,783
63 167 654 037 1.080,21 1 3,516

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 128 25 M6 96 7
25 96 1 ∕8 132 18 12 73 25 16 57 150 25 M6 114 10
32 96 1 ∕8 143 22 12 84 25 16 57 162 25 M6 122 13
40 120 1 ∕8 173 26 15 99 26 26 69 184 45 M8 140 15
50 150 1 ∕4 214 32 15 119 36 26 88 210 45 M8 160 19
63 150 1 ∕4 226 39 15 132 36 26 88 248 45 M8 190 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

467
