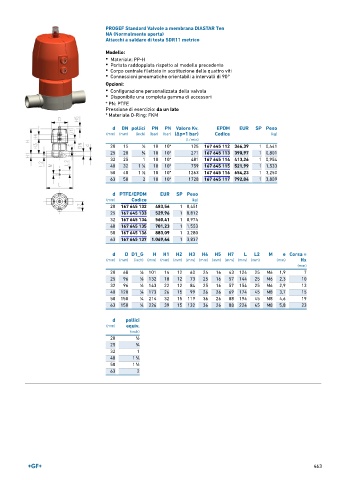

Page 463 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvole a membrana DIASTAR Ten
NA (Normalmente aperta)
Attacchi a saldare di testa SDR11 metrico

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 167 645 112 366,39 1 0,441
25 20 3 ∕4 10 10* 271 167 645 113 390,97 1 0,801
32 25 1 10 10* 481 167 645 114 413,26 1 0,954
40 32 1 ∕4 10 10* 759 167 645 115 521,99 1 1,533
1
50 40 1 ∕2 10 10* 1263 167 645 116 654,23 1 3,250
1
63 50 2 10 10* 1728 167 645 117 792,04 1 3,809
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 167 645 132 483,56 1 0,451
25 167 645 133 529,96 1 0,812
32 167 645 134 560,41 1 0,974
40 167 645 135 701,23 1 1,553
50 167 645 136 883,09 1 3,280
63 167 645 137 1.069,44 1 3,837

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 1,9 7
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 2,3 10
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 2,9 13
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 3,7 15
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 4,6 19
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 5,8 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

463
