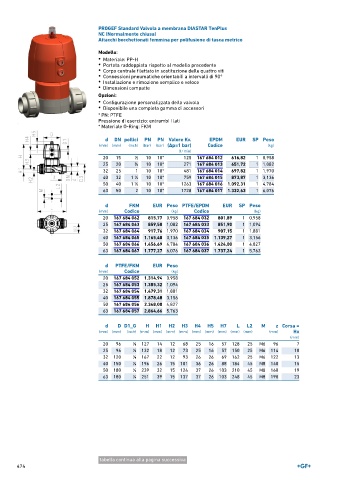

Page 474 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a membrana DIASTAR TenPlus
NC (Normalmente chiusa)
Attacchi bocchettonati femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 167 684 012 616,82 1 0,958
25 20 3 ∕4 10 10* 271 167 684 013 651,72 1 1,082
32 25 1 10 10* 481 167 684 014 697,82 1 1,970
40 32 1 ∕4 10 10* 759 167 684 015 873,87 1 3,136
1
50 40 1 ∕2 10 10* 1263 167 684 016 1.092,31 1 4,784
1
63 50 2 10 10* 1728 167 684 017 1.332,63 1 6,076
d FKM EUR Peso PTFE/EPDM EUR SP Peso
(mm) Codice (kg) Codice (kg)
20 167 684 062 815,77 0,958 167 684 032 801,89 1 0,958
25 167 684 063 859,50 1,082 167 684 033 851,90 1 1,094
32 167 684 064 917,76 1,970 167 684 034 907,15 1 1,881
40 167 684 065 1.165,40 3,136 167 684 035 1.139,27 1 3,156
50 167 684 066 1.456,69 4,784 167 684 036 1.424,00 1 4,827
63 167 684 067 1.777,27 6,076 167 684 037 1.737,24 1 5,763

d PTFE/FKM EUR Peso
(mm) Codice (kg)
20 167 684 052 1.314,94 0,958
25 167 684 053 1.385,32 1,094
32 167 684 054 1.479,31 1,881
40 167 684 055 1.878,48 3,156
50 167 684 056 2.348,08 4,827
63 167 684 057 2.864,66 5,763

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 96 1 ∕8 127 14 12 68 25 16 57 128 25 M6 96 7
25 96 1 ∕8 132 18 12 73 25 16 57 150 25 M6 114 10
32 120 1 ∕8 167 22 12 93 26 26 69 162 25 M6 122 13
40 150 1 ∕4 196 26 15 101 36 26 88 184 45 M8 140 15
50 180 1 ∕4 239 32 15 124 37 26 103 210 45 M8 160 19
63 180 1 ∕4 251 39 15 137 37 26 103 248 45 M8 190 23

tabella continua alla pagina successiva
