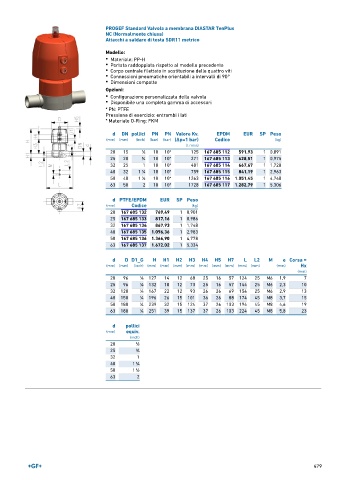

Page 479 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a membrana DIASTAR TenPlus
NC (Normalmente chiusa)
Attacchi a saldare di testa SDR11 metrico

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 167 685 112 591,93 1 0,891
25 20 3 ∕4 10 10* 271 167 685 113 628,51 1 0,975
32 25 1 10 10* 481 167 685 114 667,67 1 1,728
40 32 1 ∕4 10 10* 759 167 685 115 841,19 1 2,963
1
50 40 1 ∕2 10 10* 1263 167 685 116 1.051,45 1 4,748
1
63 50 2 10 10* 1728 167 685 117 1.282,79 1 5,306
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 167 685 132 769,49 1 0,901
25 167 685 133 817,16 1 0,986
32 167 685 134 867,93 1 1,748
40 167 685 135 1.096,36 1 2,983
50 167 685 136 1.366,90 1 4,778
63 167 685 137 1.672,02 1 5,334

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 96 1 ∕8 127 14 12 68 25 16 57 124 25 M6 1,9 7
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 2,3 10
32 120 1 ∕8 167 22 12 93 26 26 69 154 25 M6 2,9 13
40 150 1 ∕4 196 26 15 101 36 26 88 174 45 M8 3,7 15
50 180 1 ∕4 239 32 15 124 37 26 103 194 45 M8 4,6 19
63 180 1 ∕4 251 39 15 137 37 26 103 224 45 M8 5,8 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2
