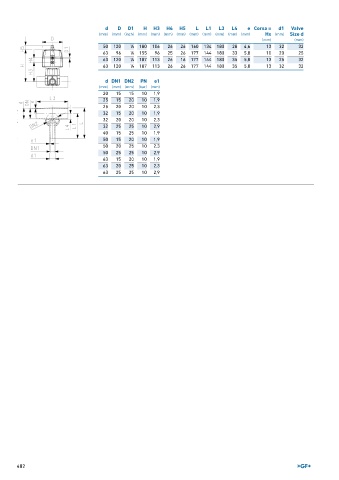

P. 482
d D D1 H H3 H4 H5 L L1 L3 L4 e Corsa = d1 Valve
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx (mm) Size d
(mm) (mm)
50 120 1 ∕8 180 106 26 26 160 134 180 28 4,6 13 32 32
63 96 1 ∕8 155 96 25 26 177 144 180 33 5,8 10 20 25
63 120 1 ∕8 187 113 26 16 177 144 180 35 5,8 13 25 32
63 120 1 ∕8 187 113 26 26 177 144 180 35 5,8 13 32 32
d DN1 DN2 PN e1
(mm) (mm) (mm) (bar) (mm)
20 15 15 10 1,9
25 15 20 10 1,9
25 20 20 10 2,3
32 15 20 10 1,9
32 20 20 10 2,3
32 25 25 10 2,9
40 15 25 10 1,9
50 15 20 10 1,9
50 20 25 10 2,3
50 25 25 10 2,9
63 15 20 10 1,9
63 20 25 10 2,3
63 25 25 10 2,9
