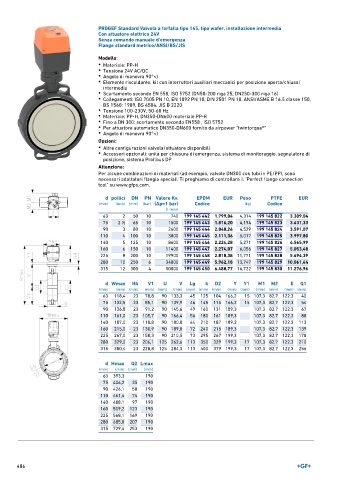

Page 486 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a farfalla tipo 145, tipo wafer, installazione intermedia
Con attuatore elettrico 24V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PP-H
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Tensione 100-230V, 50-60 Hz
• Materiale: PP-H, DN350-DN600 materiale PP-R
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Per attuatore automatico DN350-DN600 fornito da airpower "twintorque®"
• Angolo di manovra 90°<)

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso PTFE EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
63 2 50 10 740 199 145 442 1.799,04 4,314 199 145 822 3.309,04
75 2 ∕2 65 10 1500 199 145 443 1.816,20 4,194 199 145 823 3.431,33
1
90 3 80 10 2400 199 145 444 2.048,26 4,529 199 145 824 3.591,07
110 4 100 10 3800 199 145 445 2.111,36 5,017 199 145 825 3.997,80
140 5 125 10 8600 199 145 446 2.224,28 5,271 199 145 826 4.565,99
160 6 150 10 11400 199 145 447 2.274,07 6,056 199 145 827 5.053,48
225 8 200 10 19900 199 145 448 2.818,38 11,771 199 145 828 5.694,39
280 10 250 6 34000 199 145 449 5.962,18 13,747 199 145 829 10.061,44
315 12 300 4 50000 199 145 450 6.488,77 16,722 199 145 830 11.276,96

d Wmax H4 V1 U V Lg k D2 Y Y1 M1 M2 E Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 23 78,8 90 133,3 45 125 104 166,2 15 107,3 82,7 122,3 40
75 132,5 23 85,1 90 139,9 46 145 115 166,2 15 107,3 82,7 122,3 54
90 136,8 23 91,2 90 145,6 49 160 131 189,3 107,3 82,7 122,3 67
110 161,0 23 105,7 90 166,4 56 180 161 189,3 107,3 82,7 122,3 88
140 187,0 23 118,8 90 180,0 64 210 187 189,3 107,3 82,7 122,3 113
160 215,0 23 130,9 90 189,0 72 240 215 189,3 107,3 82,7 122,3 139
225 267,0 23 158,3 90 210,5 73 295 267 199,3 107,3 82,7 122,3 178
280 329,0 23 206,1 125 262,6 113 350 329 199,3 17 107,3 82,7 122,3 210
315 380,4 23 228,8 125 284,3 113 400 379 199,3 17 107,3 82,7 122,3 256

d Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
63 393,3 190
75 406,2 35 190
90 426,1 50 190
110 461,4 74 190
140 488,1 97 190
160 509,2 123 190
225 568,1 169 190
280 685,0 207 190
315 729,4 253 190

486
