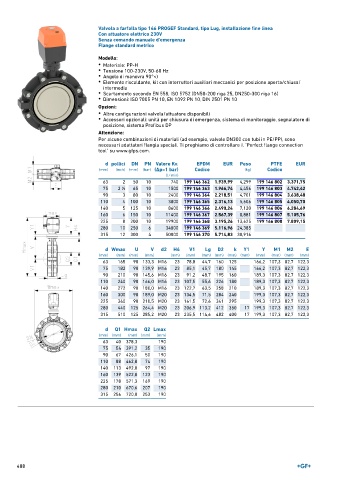

Page 488 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 146 PROGEF Standard, tipo Lug, installazione fine linea
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard metrico

Modello:
• Materiale: PP-H
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso PTFE EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
63 2 50 10 740 199 146 362 1.939,99 4,299 199 146 802 3.371,75
75 2 ∕2 65 10 1500 199 146 363 1.966,74 4,456 199 146 803 4.742,42
1
90 3 80 10 2400 199 146 364 2.218,51 4,701 199 146 804 3.638,48
110 4 100 10 3800 199 146 365 2.316,13 5,606 199 146 805 4.050,70
140 5 125 10 8600 199 146 366 2.490,24 7,120 199 146 806 6.284,69
160 6 150 10 11400 199 146 367 2.567,39 8,881 199 146 807 5.105,76
225 8 200 10 19900 199 146 368 3.195,26 13,625 199 146 808 7.809,15
280 10 250 6 34000 199 146 369 5.116,96 24,385
315 12 300 4 50000 199 146 370 5.714,83 30,916

d Wmax U V d2 H4 V1 Lg D2 k Y1 Y M1 M2 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 165 90 133,3 M16 23 78,8 44,7 160 125 166,2 107,3 82,7 122,3
75 182 90 139,9 M16 23 85,1 45,7 180 145 166,2 107,3 82,7 122,3
90 210 90 145,6 M16 23 91,2 48,7 195 160 189,3 107,3 82,7 122,3
110 240 90 166,0 M16 23 107,5 55,6 226 180 189,3 107,3 82,7 122,3
140 272 90 180,0 M16 23 122,7 63,5 258 210 189,3 107,3 82,7 122,3
160 300 90 189,0 M20 23 134,5 71,5 284 240 199,3 107,3 82,7 122,3
225 360 90 210,5 M20 23 161,5 72,6 341 295 199,3 107,3 82,7 122,3
280 440 125 264,4 M20 23 206,9 113,2 412 350 17 199,3 107,3 82,7 122,3
315 510 125 285,2 M20 23 235,5 114,6 482 400 17 199,3 107,3 82,7 122,3

d Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm)
63 40 378,3 190
75 54 391,2 35 190
90 67 426,1 50 190
110 88 462,8 74 190
140 113 492,0 97 190
160 139 522,8 123 190
225 178 571,3 169 190
280 210 670,6 207 190
315 256 720,0 253 190

488
