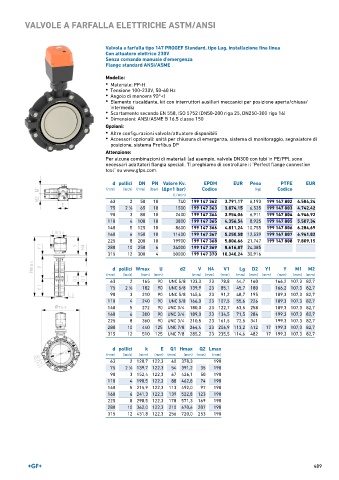

Page 489 - GEORGFISCHER - LISTINO 897

VALVOLE A FARFALLA ELETTRICHE ASTM/ANSI

Valvola a farfalla tipo 147 PROGEF Standard, tipo Lug, installazione fine linea
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard ANSI/ASME
Modello:
• Materiale: PP-H
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso PTFE EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
63 2 50 10 740 199 147 362 3.791,17 6,193 199 147 802 4.584,24
75 2 ∕2 65 10 1500 199 147 363 3.874,15 6,535 199 147 803 4.742,42
1
90 3 80 10 2400 199 147 364 3.954,06 6,911 199 147 804 4.946,92
110 4 100 10 3800 199 147 365 4.356,54 8,925 199 147 805 5.507,34
140 5 125 10 8600 199 147 366 4.811,24 10,755 199 147 806 6.284,69
160 6 150 10 11400 199 147 367 5.250,58 12,539 199 147 807 6.941,82
225 8 200 10 19900 199 147 368 5.806,66 21,747 199 147 808 7.809,15
280 10 250 6 34000 199 147 369 8.616,87 24,385
315 12 300 4 50000 199 147 370 10.340,24 30,916

d pollici Wmax U d2 V H4 V1 Lg D2 Y1 Y M1 M2
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 165 90 UNC 5/8 133,3 23 78,8 44,7 160 166,2 107,3 82,7
75 2 ∕2 182 90 UNC 5/8 139,9 23 85,1 45,7 180 166,2 107,3 82,7
1
90 3 210 90 UNC 5/8 145,6 23 91,2 48,7 195 189,3 107,3 82,7
110 4 240 90 UNC 5/8 166,0 23 107,5 55,6 226 189,3 107,3 82,7
140 5 272 90 UNC 3/4 180,0 23 122,7 63,5 258 189,3 107,3 82,7
160 6 300 90 UNC 3/4 189,0 23 134,5 71,5 284 199,3 107,3 82,7
225 8 360 90 UNC 3/4 210,5 23 161,5 72,5 341 199,3 107,3 82,7
280 10 440 125 UNC 7/8 264,4 23 206,9 113,2 412 17 199,3 107,3 82,7
315 12 510 125 UNC 7/8 285,2 23 235,5 114,6 482 17 199,3 107,3 82,7

d pollici k E Q1 Hmax Q2 Lmax
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 120,7 122,3 40 378,3 190
75 2 ∕2 139,7 122,3 54 391,2 35 190
1
90 3 152,4 122,3 67 426,1 50 190
110 4 190,5 122,3 88 462,8 74 190
140 5 215,9 122,3 113 492,0 97 190
160 6 241,3 122,3 139 522,8 123 190
225 8 298,5 122,3 178 571,3 169 190
280 10 362,0 122,3 210 670,6 207 190
315 12 431,8 122,3 256 720,0 253 190

489
