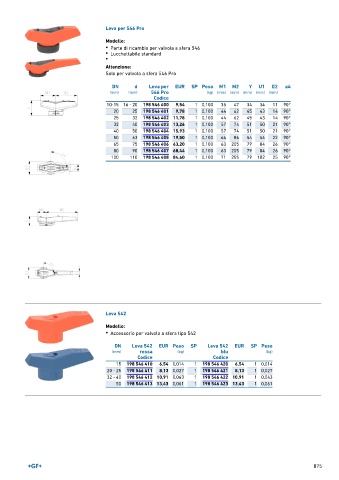

Page 875 - GEORGFISCHER - LISTINO 896

Leva per 546 Pro
Modello:
• Parte di ricambio per valvola a sfera 546
• Lucchettabile standard
•

Attenzione:
Solo per valvola a sfera 546 Pro

DN d Leva per EUR SP Peso M1 M2 Y U1 E2 a4
(mm) (mm) 546 Pro (kg) (mm) (mm) (mm) (mm) (mm)
Codice
10-15 16 - 20 198 546 400 9,54 1 0,100 35 47 34 34 11 90°
20 25 198 546 401 9,78 1 0,100 44 62 45 43 14 90°
25 32 198 546 402 11,78 1 0,100 44 62 45 43 14 90°
32 40 198 546 403 13,26 1 0,100 57 74 51 50 21 90°
40 50 198 546 404 15,93 1 0,100 57 74 51 50 21 90°
50 63 198 546 405 19,50 1 0,100 66 86 54 54 22 90°
65 75 198 546 406 63,20 1 0,100 63 205 79 84 26 90°
80 90 198 546 407 68,44 1 0,100 63 205 79 84 26 90°
100 110 198 546 408 84,60 1 0,100 71 255 79 102 25 90°

Leva 542

Modello:
• Accessorio per valvola a sfera tipo 542

DN Leva 542 EUR Peso SP Leva 542 EUR SP Peso
(mm) rossa (kg) blu (kg)
Codice Codice
15 198 546 410 6,54 0,014 1 198 546 420 6,54 1 0,014
20 - 25 198 546 411 8,13 0,027 1 198 546 421 8,13 1 0,027
32 - 40 198 546 412 10,91 0,043 1 198 546 422 10,91 1 0,043
50 198 546 413 13,43 0,061 1 198 546 423 13,43 1 0,061

875
