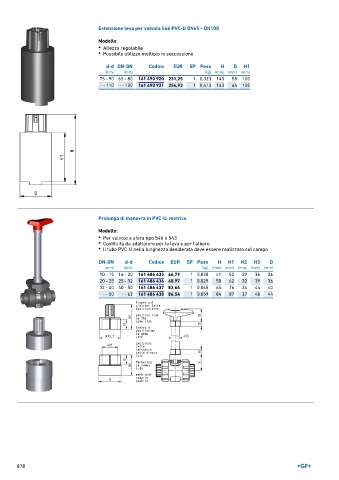

Page 878 - GEORGFISCHER - LISTINO 896

Estensione leva per valvola 546 PVC-U DN65 - DN100
Modello:
• Altezza regolabile
• Possibile utilizzo multiplo in successione

d-d DN-DN Codice EUR SP Peso H D H1
(mm) (mm) (kg) (mm) (mm) (mm)
75 - 90 65 - 80 161 490 920 231,25 1 0,323 143 58 100
- - 110 - - 100 161 490 921 254,93 1 0,413 143 64 100

Prolunga di manovra in PVC-U, metrico

Modello:
• Per valvole a sfera tipo 546 e 543
• Costituita da adattatore per la leva e per l'albero
• Il tubo PVC-U nella lunghezza desiderata deve essere realizzato sul campo

DN-DN d-d Codice EUR SP Peso H H1 H2 H3 D
(mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
10 - 15 16 - 20 161 486 435 66,79 1 0,030 41 52 29 36 26
20 - 25 25 - 32 161 486 436 68,97 1 0,029 50 62 32 39 36
32 - 40 40 - 50 161 486 437 82,64 1 0,045 65 76 34 44 40
- - 50 - - 63 161 486 438 86,54 1 0,059 84 87 37 48 44

878
