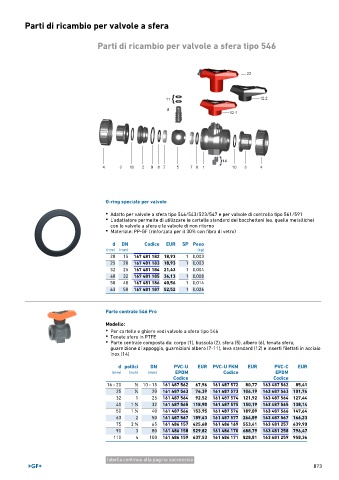

Page 873 - GEORGFISCHER - LISTINO 896

Parti di ricambio per valvole a sfera

Parti di ricambio per valvole a sfera tipo 546

O-ring speciale per valvole
• Adatto per valvole a sfera tipo 546/543/523/547 e per valvole di controllo tipo 561/591
• L'adattatore permette di utilizzare le cartelle standard dei bocchettoni (es. quelle metalliche)
con le valvole a sfera e le valvole di non ritorno
• Materiale: PP-GF (rinforzata per il 30% con fibra di vetro)

d DN Codice EUR SP Peso
(mm) (mm) (kg)
20 15 167 481 182 18,93 1 0,003
25 20 167 481 183 18,93 1 0,003
32 25 167 481 184 21,43 1 0,004
40 32 167 481 185 36,13 1 0,008
50 40 167 481 186 40,56 1 0,014
63 50 167 481 187 52,52 1 0,026

Parte centrale 546 Pro
Modello:
• Per cartelle e ghiere vedi valvole a sfera tipo 546
• Tenute sfera in PTFE
• Parte centrale composta da: corpo (1), bussola (2), sfera (5), albero (6), tenuta sfera,
guarnizione di appoggio, guarnizioni albero (7-11), leva standard (12) e inserti filettati in acciaio
inox (14)

d pollici DN PVC-U EUR PVC-U FKM EUR PVC-C EUR
(mm) (inch) (mm) EPDM Codice EPDM
Codice Codice
16 - 20 1 ∕2 10 - 15 161 487 562 67,96 161 487 572 80,77 163 487 562 85,41
25 3 ∕4 20 161 487 563 74,39 161 487 573 104,19 163 487 563 101,74
32 1 25 161 487 564 92,52 161 487 574 121,92 163 487 564 127,44
1
40 1 ∕4 32 161 487 565 118,90 161 487 575 150,19 163 487 565 138,14
50 1 ∕2 40 161 487 566 153,95 161 487 576 189,09 163 487 566 147,64
1
63 2 50 161 487 567 189,43 161 487 577 264,89 163 487 567 166,23
75 2 ∕2 65 161 486 157 425,68 161 486 169 553,41 163 481 257 639,90
1
90 3 80 161 486 158 529,82 161 486 170 688,79 163 481 258 796,47
110 4 100 161 486 159 637,53 161 486 171 828,81 163 481 259 958,36

tabella continua alla pagina successiva
873
