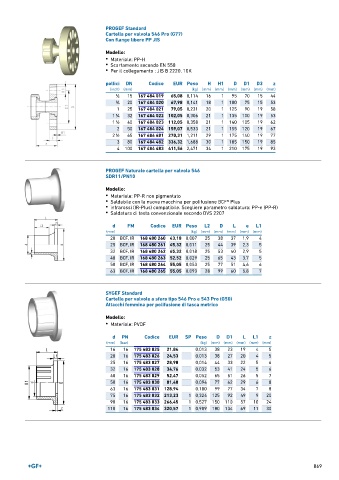

Page 869 - GEORGFISCHER - LISTINO 896

PROGEF Standard
Cartella per valvola 546 Pro (G77)
Con flange libere PP JIS

Modello:
• Materiale: PP-H
• Scartamento secondo EN 558
• Per il collegamento : JIS B 2220, 10K

pollici DN Codice EUR Peso H H1 D D1 D3 z
(inch) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
1 15 167 484 019 65,08 0,114 16 1 95 70 15 44
∕2
3 ∕4 20 167 484 020 67,98 0,141 18 1 100 75 15 53
1 25 167 484 021 79,05 0,231 20 1 125 90 19 58
1
1 ∕4 32 167 484 022 102,05 0,306 21 1 135 100 19 53
1 40 167 484 023 112,05 0,358 21 1 140 105 19 62
1 ∕2
2 50 167 484 024 159,07 0,533 21 1 155 120 19 67
1
2 ∕2 65 167 484 481 270,31 1,211 29 1 175 140 19 77
3 80 167 484 482 336,32 1,688 30 1 185 150 19 85
4 100 167 484 483 411,56 2,471 34 1 210 175 19 93

PROGEF Naturale cartella per valvola 546
SDR11/PN10

Modello:
• Materiale: PP-R non pigmentato
• Saldabile con la nuova macchina per polifusione BCF® Plus
• infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PP-n (PP-R)
• Saldatura di testa convenzionale secondo DVS 2207

d FM Codice EUR Peso L2 D L e L1
(mm) (kg) (mm) (mm) (mm) (mm) (mm)
20 BCF, IR 168 480 260 43,18 0,007 25 38 37 1,9 4
25 BCF, IR 168 480 261 45,32 0,011 25 44 39 2,3 5
32 BCF, IR 168 480 262 45,32 0,018 25 53 40 2,9 5
40 BCF, IR 168 480 263 52,52 0,029 25 65 43 3,7 5
50 BCF, IR 168 480 264 55,05 0,053 25 77 51 4,6 6
63 BCF, IR 168 480 265 55,05 0,093 28 99 60 5,8 7

SYGEF Standard
Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G50)
Attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PVDF

d PN Codice EUR SP Peso D D1 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 16 175 483 025 21,84 0,013 38 23 19 4 5
20 16 175 483 026 24,53 0,013 38 27 20 4 5
25 16 175 483 027 28,98 0,014 44 33 22 5 6
32 16 175 483 028 34,76 0,032 53 41 24 5 6
40 16 175 483 029 52,47 0,052 65 51 26 5 7
50 16 175 483 030 81,40 0,094 77 62 29 6 8
63 16 175 483 031 128,94 0,180 99 77 34 7 8
75 16 175 483 032 213,23 1 0,324 125 92 49 9 20
90 16 175 483 033 266,45 1 0,527 150 110 57 10 24
110 16 175 483 034 320,57 1 0,909 180 134 69 11 30

869
