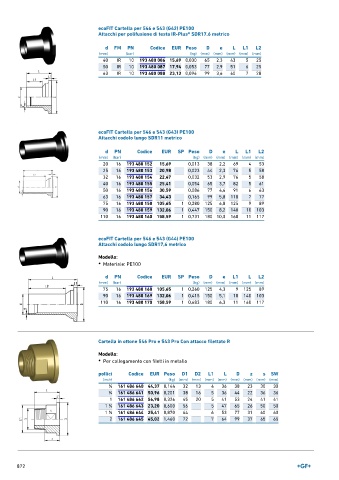

Page 872 - GEORGFISCHER - LISTINO 896

ecoFIT Cartella per 546 e 543 (G42) PE100
Attacchi per polifusione di testa IR-Plus® SDR17.6 metrico

d FM PN Codice EUR Peso D e L L1 L2
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
40 IR 10 193 480 086 15,69 0,030 65 2,3 43 5 25
50 IR 10 193 480 087 17,94 0,053 77 2,9 51 6 25
63 IR 10 193 480 088 23,13 0,096 99 3,6 60 7 28

ecoFIT Cartella per 546 e 543 (G43) PE100
Attacchi codolo lungo SDR11 metrico
d PN Codice EUR SP Peso D e L L1 L2
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 16 193 480 152 15,69 0,013 38 2,2 69 4 53
25 16 193 480 153 20,98 0,023 44 2,3 76 5 58
32 16 193 480 154 22,47 0,032 53 2,9 76 5 58
40 16 193 480 155 25,41 0,054 65 3,7 82 5 61
50 16 193 480 156 30,59 0,086 77 4,6 91 6 63
63 16 193 480 157 34,43 0,165 99 5,8 110 7 77
75 16 193 480 158 105,65 1 0,280 125 6,8 125 9 89
90 16 193 480 159 132,06 1 0,447 150 8,2 140 10 103
110 16 193 480 160 158,59 1 0,731 180 10,0 160 11 117

ecoFIT Cartella per 546 e 543 (G44) PE100
Attacchi codolo lungo SDR17,6 metrico

Modello:
• Materiale: PE100

d PN Codice EUR SP Peso D e L1 L L2
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
75 16 193 480 168 105,65 1 0,260 125 4,3 9 125 89
90 16 193 480 169 132,06 1 0,415 150 5,1 10 140 103
110 16 193 480 170 158,59 1 0,683 180 6,3 11 160 117

Cartella in ottone 546 Pro e 543 Pro Con attacco filettato R

Modello:
• Per collegamento con filetti in metallo

pollici Codice EUR Peso D1 D2 L1 L D z s SW
(inch) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 161 486 640 44,37 0,144 32 13 4 36 38 23 30 30
∕2
3 161 486 641 50,96 0,201 38 16 5 36 44 22 36 36
∕4
1 161 486 642 56,98 0,326 45 20 5 41 53 24 41 41
1 161 486 643 23,20 0,600 56 5 47 65 26 50 50
1 ∕4
1
1 ∕2 161 486 644 25,41 0,870 64 6 53 77 31 60 60
2 161 486 645 45,02 1,460 72 7 64 99 37 65 65

872
