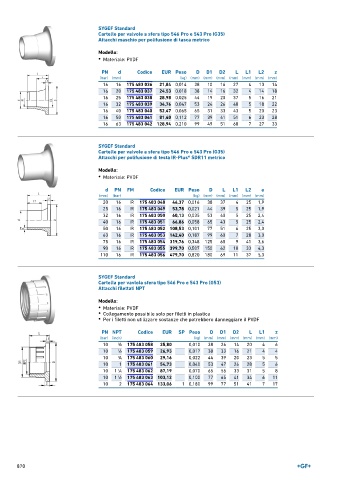

Page 870 - GEORGFISCHER - LISTINO 896
P. 870
SYGEF Standard
Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G35)
Attacchi maschio per polifusione di tasca metrico
Modello:
• Materiale: PVDF
PN d Codice EUR Peso D D1 D2 L L1 L2 z
(bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 16 175 483 036 21,84 0,014 38 10 16 27 4 13 14
16 20 175 483 037 24,53 0,018 38 14 16 32 4 14 18
16 25 175 483 038 28,98 0,025 44 19 20 37 5 16 21
16 32 175 483 039 34,76 0,047 53 24 26 40 5 18 22
16 40 175 483 040 52,47 0,065 65 31 33 43 5 20 23
16 50 175 483 041 81,40 0,112 77 39 41 51 6 23 28
16 63 175 483 042 128,94 0,210 99 49 51 60 7 27 33
SYGEF Standard
Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G35)
Attacchi per polifusione di testa IR-Plus® SDR11 metrico
Modello:
• Materiale: PVDF
d PN FM Codice EUR Peso D L L1 L2 e
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 16 IR 175 483 048 46,37 0,016 38 37 4 25 1,9
25 16 IR 175 483 049 53,78 0,021 44 39 5 25 1,9
32 16 IR 175 483 050 60,13 0,035 53 40 5 25 2,4
40 16 IR 175 483 051 66,86 0,058 65 43 5 25 2,4
50 16 IR 175 483 052 108,53 0,101 77 51 6 25 3,0
63 16 IR 175 483 053 142,40 0,187 99 60 7 28 3,0
75 16 IR 175 483 054 319,76 0,348 125 65 9 41 3,6
90 16 IR 175 483 055 399,70 0,507 150 62 10 33 4,3
110 16 IR 175 483 056 479,70 0,820 180 69 11 37 5,3
SYGEF Standard
Cartella per vavlola sfera tipo 546 Pro e 543 Pro (G53)
Attacchi filettati NPT
Modello:
• Materiale: PVDF
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
PN NPT Codice EUR SP Peso D D1 D2 L L1 z
(bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
10 3 ∕8 175 483 058 25,80 0,010 38 26 14 20 4 6
10 1 ∕2 175 483 059 26,93 0,017 38 33 16 21 4 4
10 3 ∕4 175 483 060 29,16 0,022 44 39 20 23 5 5
10 1 175 483 061 54,73 0,040 53 47 26 28 5 6
10 1 ∕4 175 483 062 87,19 0,070 65 55 33 31 5 8
1
10 1 ∕2 175 483 063 103,12 0,100 77 65 41 34 6 11
1
10 2 175 483 064 133,06 1 0,180 99 77 51 41 7 17
870
