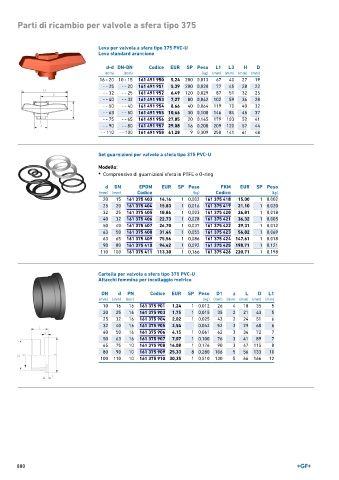

Page 880 - GEORGFISCHER - LISTINO 896

Parti di ricambio per valvole a sfera tipo 375

Leva per valvola a sfera tipo 375 PVC-U
Leva standard arancione

d-d DN-DN Codice EUR SP Peso L1 L3 H D
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
16 - 20 10 - 15 161 491 950 5,24 200 0,013 67 40 27 19
- - 25 - - 20 161 491 951 5,39 200 0,020 77 45 28 22
- - 32 - - 25 161 491 952 6,49 120 0,029 87 51 32 25
- - 40 - - 32 161 491 953 7,27 80 0,042 102 59 36 28
- - 50 - - 40 161 491 954 8,66 40 0,064 119 70 40 32
- - 63 - - 50 161 491 955 10,66 30 0,100 146 84 45 37
- - 75 - - 65 161 491 956 27,85 20 0,145 179 103 52 41
- - 90 - - 80 161 491 957 29,08 16 0,208 209 120 57 44
- - 110 - - 100 161 491 958 41,28 9 0,309 250 141 61 48

Set guarnizioni per valvole a sfera tipo 375 PVC-U

Modello:
• Comprensivo di guarnizioni sfera in PTFE e O-ring

d DN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) Codice (kg) Codice (kg)
20 15 161 375 403 14,16 1 0,002 161 375 418 15,00 1 0,002
25 20 161 375 404 15,83 1 0,016 161 375 419 21,10 1 0,020
32 25 161 375 405 18,86 1 0,003 161 375 420 26,81 1 0,018
40 32 161 375 406 22,73 1 0,028 161 375 421 36,32 1 0,005
50 40 161 375 407 26,70 1 0,037 161 375 422 39,31 1 0,012
63 50 161 375 408 31,44 1 0,055 161 375 423 56,82 1 0,069
63 65 161 375 409 75,56 1 0,086 161 375 424 147,61 1 0,018
90 80 161 375 410 94,42 1 0,092 161 375 425 198,71 1 0,121
110 100 161 375 411 113,30 1 0,166 161 375 426 220,71 1 0,198

Cartella per valvola a sfera tipo 375 PVC-U
Attacchi femmina per incollaggio metrico

DN d PN Codice EUR SP Peso D1 z L D L1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
10 16 16 161 375 901 1,24 1 0,012 26 4 18 35 5
20 25 16 161 375 903 1,75 1 0,015 35 2 21 43 5
25 32 16 161 375 904 2,02 1 0,025 43 2 24 51 6
32 40 16 161 375 905 2,54 0,042 52 3 29 60 6
40 50 16 161 375 906 4,15 1 0,061 62 3 34 72 7
50 63 16 161 375 907 7,07 1 0,100 76 3 41 89 7
65 75 10 161 375 908 14,08 1 0,176 90 3 47 115 8
80 90 10 161 375 909 25,33 8 0,280 106 5 56 133 10
100 110 10 161 375 910 30,35 1 0,510 130 5 66 166 12

880
