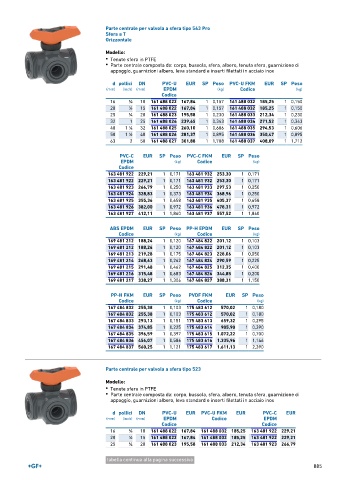

Page 885 - GEORGFISCHER - LISTINO 896
P. 885
Parte centrale per valvola a sfera tipo 543 Pro
Sfera a T
Orizzontale
Modello:
• Tenute sfera in PTFE
• Parte centrale composta da: corpo, bussola, sfera, albero, tenuta sfera, guarnizione di
appoggio, guarnizioni albero, leva standard e inserti filettati in acciaio inox
d pollici DN PVC-U EUR SP Peso PVC-U FKM EUR SP Peso
(mm) (inch) (mm) EPDM (kg) Codice (kg)
Codice
16 3 ∕8 10 161 488 022 167,84 1 0,157 161 488 032 185,25 1 0,150
20 1 ∕2 15 161 488 022 167,84 1 0,157 161 488 032 185,25 1 0,150
25 3 ∕4 20 161 488 023 195,58 1 0,230 161 488 033 212,34 1 0,230
32 1 25 161 488 024 239,65 1 0,343 161 488 034 271,52 1 0,343
40 1 ∕4 32 161 488 025 260,10 1 0,606 161 488 035 294,53 1 0,606
1
50 1 ∕2 40 161 488 026 281,37 1 0,895 161 488 036 350,47 1 0,895
1
63 2 50 161 488 027 301,88 1 1,708 161 488 037 408,09 1 1,712
PVC-C EUR SP Peso PVC-C FKM EUR SP Peso
EPDM (kg) Codice (kg)
Codice
163 481 922 229,21 1 0,171 163 481 932 253,30 1 0,171
163 481 922 229,21 1 0,171 163 481 932 253,30 1 0,171
163 481 923 266,79 1 0,250 163 481 933 297,53 1 0,250
163 481 924 328,83 1 0,373 163 481 934 368,96 1 0,250
163 481 925 355,36 1 0,658 163 481 935 405,37 1 0,658
163 481 926 382,00 1 0,972 163 481 936 478,31 1 0,972
163 481 927 412,11 1 1,860 163 481 937 557,52 1 1,860
ABS EPDM EUR SP Peso PP-H EPDM EUR SP Peso
Codice (kg) Codice (kg)
169 481 212 188,24 1 0,120 167 484 822 201,12 1 0,103
169 481 212 188,24 1 0,120 167 484 822 201,12 1 0,103
169 481 213 219,28 1 0,175 167 484 823 228,06 1 0,050
169 481 214 268,63 1 0,262 167 484 824 290,59 1 0,225
169 481 215 291,48 1 0,462 167 484 825 312,35 1 0,400
169 481 216 315,48 1 0,683 167 484 826 344,85 1 0,200
169 481 217 338,27 1 1,306 167 484 827 388,31 1 1,150
PP-H FKM EUR SP Peso PVDF FKM EUR SP Peso
Codice (kg) Codice (kg)
167 484 832 255,38 1 0,103 175 483 612 570,02 1 0,180
167 484 832 255,38 1 0,103 175 483 612 570,02 1 0,180
167 484 833 293,13 1 0,151 175 483 613 659,32 1 0,295
167 484 834 374,85 1 0,225 175 483 614 905,90 1 0,390
167 484 835 396,59 1 0,397 175 483 615 1.072,22 1 0,700
167 484 836 456,07 1 0,586 175 483 616 1.335,96 1 1,146
167 484 837 560,25 1 1,121 175 483 617 1.611,13 1 2,390
Parte centrale per valvola a sfera tipo 523
Modello:
• Tenute sfera in PTFE
• Parte centrale composta da: corpo, bussola, sfera, albero, tenuta sfera, guarnizione di
appoggio, guarnizioni albero, leva standard e inserti filettati in acciaio inox
d pollici DN PVC-U EUR PVC-U FKM EUR PVC-C EUR
(mm) (inch) (mm) EPDM Codice EPDM
Codice Codice
16 3 ∕8 10 161 488 022 167,84 161 488 032 185,25 163 481 922 229,21
20 1 ∕2 15 161 488 022 167,84 161 488 032 185,25 163 481 922 229,21
25 3 ∕4 20 161 488 023 195,58 161 488 033 212,34 163 481 923 266,79
tabella continua alla pagina successiva
885
