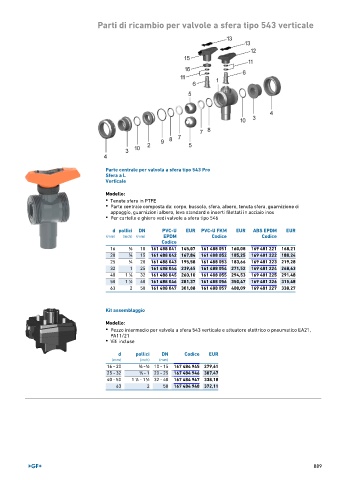

Page 889 - GEORGFISCHER - LISTINO 896

Parti di ricambio per valvole a sfera tipo 543 verticale

Parte centrale per valvola a sfera tipo 543 Pro
Sfera a L
Verticale

Modello:
• Tenute sfera in PTFE
• Parte centrale composta da: corpo, bussola, sfera, albero, tenuta sfera, guarnizione di
appoggio, guarnizioni albero, leva standard e inserti filettati in acciaio inox
• Per cartelle e ghiere vedi valvole a sfera tipo 546

d pollici DN PVC-U EUR PVC-U FKM EUR ABS EPDM EUR
(mm) (inch) (mm) EPDM Codice Codice
Codice
16 3 ∕8 10 161 488 041 145,07 161 488 051 160,08 169 481 221 168,21
20 3 ∕8 15 161 488 042 167,84 161 488 052 185,25 169 481 222 188,24
25 3 ∕4 20 161 488 043 195,58 161 488 053 183,66 169 481 223 219,28
32 1 25 161 488 044 239,65 161 488 054 271,52 169 481 224 268,63
40 1 ∕4 32 161 488 045 260,10 161 488 055 294,53 169 481 225 291,48
1
50 1 ∕2 40 161 488 046 281,37 161 488 056 350,47 169 481 226 315,48
1
63 2 50 161 488 047 301,88 161 488 057 408,09 169 481 227 338,27

Kit assemblaggio

Modello:
• Pezzo intermedio per valvola a sfera 543 verticale e attuatore elettrico o pneumatico EA21,
PA11/21
• Viti incluse

d pollici DN Codice EUR
(mm) (inch) (mm)
16 - 20 3 ∕8 - ∕2 10 - 15 167 484 945 279,61
1
25 - 32 3 ∕4 - 1 20 - 25 167 484 946 307,47
40 - 50 1 ∕4 - 1 ∕2 32 - 40 167 484 947 338,18
1
1
63 2 50 167 484 948 372,11

889
