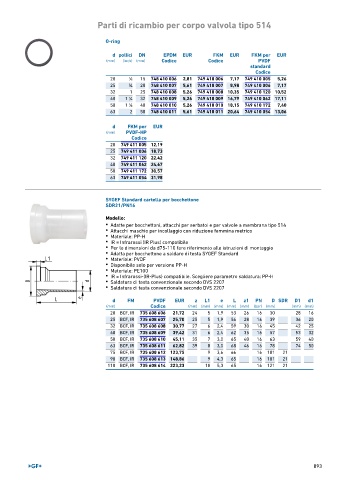

Page 893 - GEORGFISCHER - LISTINO 896

Parti di ricambio per corpo valvola tipo 514

O-ring

d pollici DN EPDM EUR FKM EUR FKM per EUR
(mm) (inch) (mm) Codice Codice PVDF
standard
Codice
20 1 ∕2 15 748 410 006 2,81 749 410 006 7,17 749 410 005 5,26
25 3 ∕4 20 748 410 007 5,61 749 410 007 8,98 749 410 006 7,17
32 1 25 748 410 008 5,26 749 410 008 10,35 749 410 120 10,52
40 1 ∕4 32 748 410 009 5,26 749 410 009 16,79 749 410 062 17,11
1
50 1 ∕2 40 748 410 010 5,26 749 410 010 18,15 749 410 172 7,40
1
63 2 50 748 410 011 5,61 749 410 011 20,64 749 410 054 13,06
d FKM per EUR
(mm) PVDF-HP
Codice
20 749 411 005 12,19
25 749 411 006 18,73
32 749 411 120 22,42
40 749 411 062 24,67
50 749 411 172 30,57
63 749 411 054 31,98

SYGEF Standard cartella per bocchettone
SDR21/PN16

Modello:
• Adatte per bocchettoni, attacchi per serbatoi e per valvole a membrana tipo 514
• Attacchi maschio per incollaggio con riduzione femmina metrico
• Materiale: PP-H
• IR = Infrarossi (IR Plus) compatibile
• Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio
• Adatta per bocchettone a saldare di testa SYGEF Standard
• Materiale: PVDF
• Disponibile solo per versione PP-H
• Materiale: PE100
• IR = Infrarossi-(IR-Plus) compatibile. Scegliere parametro saldatura: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• Saldatura di testa convenzionale secondo DVS 2207

d FM PVDF EUR z L1 e L z1 PN D SDR D1 d1
(mm) Codice (mm) (mm) (mm) (mm) (mm) (bar) (mm) (mm) (mm)
20 BCF, IR 735 608 606 21,72 24 5 1,9 53 26 16 30 28 16
25 BCF, IR 735 608 607 25,70 25 5 1,9 56 28 16 39 36 20
32 BCF, IR 735 608 608 30,77 27 6 2,4 59 30 16 45 42 25
40 BCF, IR 735 608 609 39,42 31 6 2,4 62 35 16 57 53 32
50 BCF, IR 735 608 610 45,11 35 7 3,0 65 40 16 63 59 40
63 BCF, IR 735 608 611 62,82 39 8 3,0 68 46 16 78 74 50
75 BCF, IR 735 608 612 123,75 9 3,6 66 16 101 21
90 BCF, IR 735 608 613 148,86 9 4,3 65 16 101 21
110 BCF, IR 735 608 614 223,23 10 5,3 65 16 121 21

893
