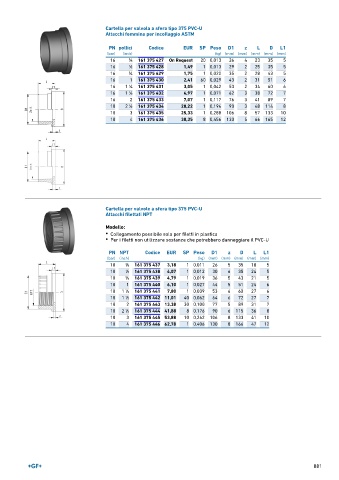

Page 881 - GEORGFISCHER - LISTINO 896

Cartella per valvola a sfera tipo 375 PVC-U
Attacchi femmina per incollaggio ASTM

PN pollici Codice EUR SP Peso D1 z L D L1
(bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 161 375 427 On Request 20 0,013 26 4 23 35 5
16 1 ∕2 161 375 428 1,49 1 0,013 29 2 25 35 5
16 3 ∕4 161 375 429 1,75 1 0,020 35 2 28 43 5
16 1 161 375 430 2,41 60 0,029 43 2 31 51 6
16 1 ∕4 161 375 431 3,05 1 0,042 53 2 34 60 6
1
16 1 ∕2 161 375 432 4,97 1 0,071 62 3 38 72 7
1
16 2 161 375 433 7,07 1 0,117 76 3 41 89 7
10 2 ∕2 161 375 434 20,22 1 0,194 90 3 48 114 8
1
10 3 161 375 435 25,33 1 0,288 106 8 57 133 10
10 4 161 375 436 30,35 8 0,456 130 5 66 165 12

Cartella per valvole a sfera tipo 375 PVC-U
Attacchi filettati NPT

Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

PN NPT Codice EUR SP Peso D1 z D L L1
(bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
10 3 ∕8 161 375 437 3,18 1 0,011 26 5 35 18 5
10 1 ∕2 161 375 438 4,07 1 0,012 30 6 35 24 5
10 3 ∕4 161 375 439 4,79 1 0,019 36 5 43 21 5
10 1 161 375 440 6,10 1 0,027 44 5 51 24 6
10 1 ∕4 161 375 441 7,80 1 0,039 53 6 60 27 6
1
10 1 ∕2 161 375 442 11,01 40 0,062 64 6 72 27 7
1
10 2 161 375 443 13,38 30 0,100 77 5 89 31 7
10 2 ∕2 161 375 444 41,88 8 0,176 90 6 115 36 8
1
10 3 161 375 445 53,88 10 0,262 106 8 133 41 10
10 4 161 375 446 62,78 1 0,406 130 8 166 47 12

881
