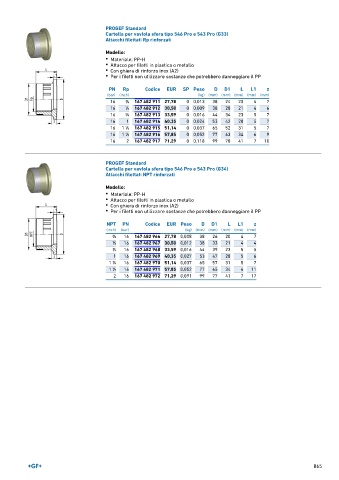

Page 865 - GEORGFISCHER - LISTINO 896

PROGEF Standard
Cartella per vavlola sfera tipo 546 Pro e 543 Pro (G33)
Attacchi filettati Rp rinforzati

Modello:
• Materiale: PP-H
• Attacco per filetti in plastica o metallo
• Con ghiera di rinforzo inox (A2)
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PP

PN Rp Codice EUR SP Peso D D1 L L1 z
(bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 167 482 911 27,78 0 0,013 38 24 20 4 7
16 1 ∕2 167 482 912 30,50 0 0,009 38 28 21 4 6
16 3 ∕4 167 482 913 33,59 0 0,016 44 34 23 5 7
16 1 167 482 914 40,35 0 0,024 53 42 28 5 7
16 1 ∕4 167 482 915 51,14 0 0,037 65 52 31 5 7
1
16 1 ∕2 167 482 916 57,85 0 0,052 77 63 34 6 9
1
16 2 167 482 917 71,29 0 0,118 99 78 41 7 10

PROGEF Standard
Cartella per vavlola sfera tipo 546 Pro e 543 Pro (G34)
Attacchi filettati NPT rinforzati
Modello:
• Materiale: PP-H
• Attacco per filetti in plastica o metallo
• Con ghiera di rinforzo inox (A2)
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PP

NPT PN Codice EUR Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕8 16 167 482 966 27,78 0,008 38 26 20 4 7
1 16 167 482 967 30,50 0,012 38 33 21 4 4
∕2
3 ∕4 16 167 482 968 33,59 0,016 44 39 23 5 5
1 16 167 482 969 40,35 0,027 53 47 28 5 6
1
1 ∕4 16 167 482 970 51,14 0,037 65 57 31 5 7
1 16 167 482 971 57,85 0,052 77 65 34 6 11
1 ∕2
2 16 167 482 972 71,29 0,091 99 77 41 7 17

865
