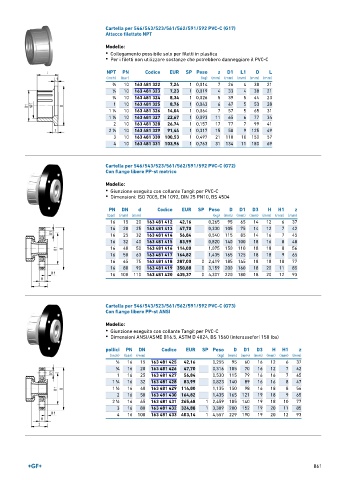

Page 861 - GEORGFISCHER - LISTINO 896

Cartella per 546/543/523/561/562/591/592 PVC-C (G17)
Attacco filettato NPT

Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-C

NPT PN Codice EUR SP Peso z D1 L1 D L
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 10 163 481 322 7,24 1 0,014 7 26 4 38 21
∕8
1 ∕2 10 163 481 323 7,23 1 0,019 4 33 4 38 21
3 10 163 481 324 8,34 1 0,026 5 39 5 44 23
∕4
1 10 163 481 325 8,76 1 0,043 6 47 5 53 28
1 10 163 481 326 14,04 1 0,064 7 57 5 65 31
1 ∕4
1
1 ∕2 10 163 481 327 22,67 1 0,093 11 65 6 77 34
2 10 163 481 328 26,74 1 0,157 17 77 7 99 41
1 10 163 481 329 91,44 1 0,317 15 58 9 125 49
2 ∕2
3 10 163 481 330 100,53 1 0,497 21 110 10 150 57
4 10 163 481 331 103,96 1 0,763 31 134 11 180 69

Cartella per 546/543/523/561/562/591/592 PVC-C (G72)
Con flange libere PP-st metrico

Modello:
• Giunzione eseguita con collante Tangit per PVC-C
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

PN DN d Codice EUR SP Peso D D1 D3 H H1 z
(bar) (mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 15 20 163 481 412 42,16 0,265 95 65 14 12 6 37
16 20 25 163 481 413 47,70 0,330 105 75 14 12 7 42
16 25 32 163 481 414 56,84 0,540 115 85 14 16 7 45
16 32 40 163 481 415 83,99 0,820 140 100 18 16 8 48
16 40 50 163 481 416 114,00 1,075 150 110 18 18 8 56
16 50 63 163 481 417 164,82 1,435 165 125 18 18 9 65
16 65 75 163 481 418 287,00 0 2,419 185 145 18 18 10 77
16 80 90 163 481 419 350,88 0 3,159 200 160 18 20 11 85
16 100 110 163 481 420 435,37 0 4,307 220 180 18 20 12 93

Cartella per 546/543/523/561/562/591/592 PVC-C (G73)
Con flange libere PP-st ANSI
Modello:
• Giunzione eseguita con collante Tangit per PVC-C
• Dimensioni ANSI/ASME B16.5, ASTM D 4024, BS 1560 (interassefori 150 lbs)

pollici PN DN Codice EUR SP Peso D D1 D3 H H1 z
(inch) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
1 16 15 163 481 425 42,16 0,255 95 60 16 12 6 37
∕2
3 ∕4 16 20 163 481 426 47,70 0,316 105 70 16 12 7 42
1 16 25 163 481 427 56,84 0,530 115 79 16 16 7 45
1
1 ∕4 16 32 163 481 428 83,99 0,823 140 89 16 16 8 47
1 16 40 163 481 429 114,00 1,135 150 98 16 18 8 56
1 ∕2
2 16 50 163 481 430 164,82 1,435 165 121 19 18 9 65
1 16 65 163 481 431 265,68 1 2,459 185 140 19 18 10 77
2 ∕2
3 16 80 163 481 432 324,88 1 3,309 200 152 19 20 11 85
4 16 100 163 481 433 403,14 1 4,557 229 190 19 20 12 93

861
