Page 864 - GEORGFISCHER - LISTINO 896

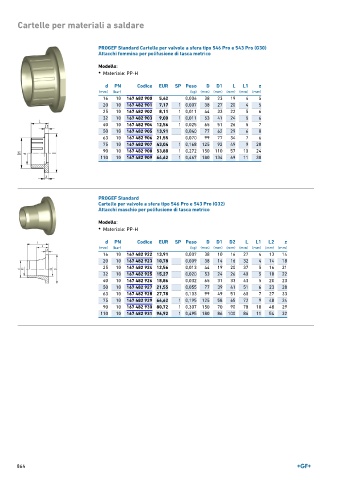

Cartelle per materiali a saldare

PROGEF Standard Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G30)
Attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H

d PN Codice EUR SP Peso D D1 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 10 167 482 900 5,42 0,006 38 23 19 4 5
20 10 167 482 901 7,17 1 0,007 38 27 20 4 5
25 10 167 482 902 8,11 1 0,011 44 33 22 5 6
32 10 167 482 903 9,00 1 0,011 53 41 24 5 6
40 10 167 482 904 12,56 1 0,025 65 51 26 5 7
50 10 167 482 905 13,91 0,040 77 62 29 6 8
63 10 167 482 906 21,55 0,070 99 77 34 7 6
75 10 167 482 907 43,04 1 0,168 125 92 49 9 20
90 10 167 482 908 53,88 1 0,272 150 110 57 10 24
110 10 167 482 909 64,62 1 0,467 180 134 69 11 30

PROGEF Standard
Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G32)
Attacchi maschio per polifusione di tasca metrico

Modello:
• Materiale: PP-H

d PN Codice EUR SP Peso D D1 D2 L L1 L2 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 10 167 482 922 13,91 0,007 38 10 16 27 4 13 14
20 10 167 482 923 10,78 0,009 38 14 16 32 4 14 18
25 10 167 482 924 12,56 0,013 44 19 20 37 5 16 21
32 10 167 482 925 15,27 0,020 53 24 26 40 5 18 22
40 10 167 482 926 18,86 0,032 65 31 33 43 5 20 23
50 10 167 482 927 21,55 0,055 77 39 41 51 6 23 28
63 10 167 482 928 27,78 0,103 99 49 51 60 7 27 33
75 10 167 482 929 64,62 1 0,195 125 58 65 72 9 48 24
90 10 167 482 930 80,72 1 0,307 150 70 90 78 10 48 29
110 10 167 482 931 96,92 1 0,495 180 86 100 86 11 54 32

864
