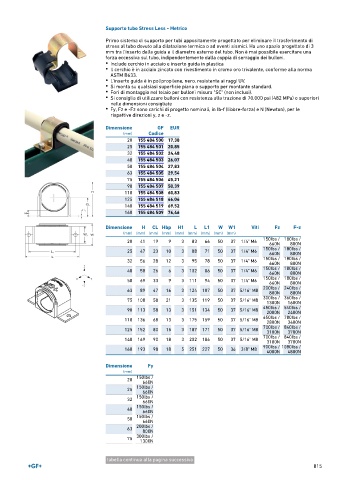

Page 815 - GEORGFISCHER - LISTINO 896

Supporto tubo Stress Less - Metrico
Primo sistema di supporto per tubi appositamente progettato per eliminare il trasferimento di
stress al tubo dovuto alla dilatazione termica o ad eventi sismici. Ha uno spazio progettato di 3
mm tra l'inserto della guida e il diametro esterno del tubo. Non è mai possibile esercitare una
forza eccessiva sul tubo, indipendentemente dalla coppia di serraggio dei bulloni.
• Include cerchio in acciaio e inserto guida in plastica
• Il cerchio è in acciaio zincato con rivestimento in cromo oro trivalente, conforme alla norma
ASTM B633.
• L'inserto guida è in polipropilene, nero, resistente ai raggi UV.
• Si monta su qualsiasi superficie piana o supporto per montante standard.
• Fori di montaggio nel telaio per bulloni misura "SC" (non inclusi).
• Si consiglia di utilizzare bulloni con resistenza alla trazione di 70.000 psi (482 MPa) o superiori
nelle dimensioni consigliate
• Fy, Fz e -Fz sono carichi di progetto nominali, in lb-f (libbre-forza) e N (Newton), per le
rispettive direzioni y, z e -z.
Dimensione GF EUR
(mm) Codice
20 155 484 500 17,38
25 155 484 501 20,85
32 155 484 502 24,48
40 155 484 503 26,07
50 155 484 504 27,83
63 155 484 505 29,54
75 155 484 506 45,21
90 155 484 507 50,39
110 155 484 508 60,83
125 155 484 518 66,06
140 155 484 519 69,52
160 155 484 509 76,46

Dimensione H CL Hbp H1 L L1 W W1 Viti Fz F-z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 41 19 9 3 83 66 50 37 1/4" M6 150lbs / 180lbs /
660N 800N
150lbs / 180lbs /
25 47 23 10 3 88 71 50 37 1/4" M6
660N 800N
150lbs / 180lbs /
32 56 28 12 3 95 78 50 37 1/4" M6
660N 800N
150lbs / 180lbs /
40 58 26 6 3 102 86 50 37 1/4" M6 660N 800N
50 69 33 9 3 111 94 50 37 1/4" M6 150lbs / 180lbs /
800N
660N
63 89 47 16 3 124 107 50 37 5/16" M8 200lbs / 240lbs /
800N 880N
300lbs / 360lbs /
75 108 58 21 3 135 119 50 37 5/16" M8
1300N 1600N
450lbs / 540lbs /
90 113 58 13 3 151 134 50 37 5/16" M8
2000N 2400N
650lbs / 780lbs /
110 136 68 13 3 175 159 50 37 5/16" M8 2800N 3400N
125 152 80 15 3 187 171 50 37 5/16" M8 700lbs / 840lbs /
3100N
3700N
140 169 90 18 3 202 186 50 37 5/16" M8 700lbs / 840lbs /
3100N 3700N
900lbs / 1080lbs /
160 193 98 18 5 251 227 50 36 3/8" M8
4000N 4800N
Dimensione Fy
(mm)
150lbs /
20 660N
25 150lbs /
660N
150lbs /
32
660N
150lbs /
40
660N
150lbs /
50 660N
200lbs /
63 800N
75 300lbs /
1300N
tabella continua alla pagina successiva
