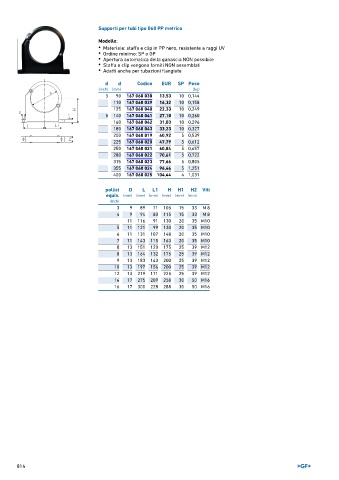

Supporti per tubi tipo 060 PP metrico
Modello:
• Materiale: staffa e clip in PP nero, resistente a raggi UV
• Ordine minimo: SP o GP
• Apertura automatica della ganascia NON possibile
• Staffa e clip vengono forniti NON assemblati
• Adatti anche per tubazioni flangiate

d d Codice EUR SP Peso
(inch) (mm) (kg)
3 90 167 060 038 13,53 10 0,144
110 167 060 039 16,32 10 0,158
125 167 060 040 22,33 10 0,249
5 140 167 060 041 27,10 10 0,260
160 167 060 042 31,03 10 0,296
180 167 060 043 33,23 10 0,327
200 167 060 019 40,92 5 0,539
225 167 060 020 47,79 5 0,612
250 167 060 021 60,84 5 0,657
280 167 060 022 70,61 5 0,722
315 167 060 023 77,66 5 0,805
355 167 060 024 96,46 5 1,251
400 167 060 025 104,44 4 1,031

pollici D L L1 H H1 H2 Viti
equiv. (mm) (mm) (mm) (mm) (mm) (mm)
(inch)
3 9 89 71 105 15 33 M 8
4 9 94 80 115 15 33 M 8
11 116 91 130 20 35 M10
5 11 121 99 130 20 35 M10
6 11 131 107 148 20 35 M10
7 11 143 115 163 20 35 M10
8 13 151 120 175 25 39 M12
8 13 164 132 175 25 39 M12
9 13 183 143 200 25 39 M12
10 13 197 156 200 25 39 M12
12 13 219 171 225 25 39 M12
14 17 275 209 258 30 50 M16
16 17 300 228 288 30 50 M16
