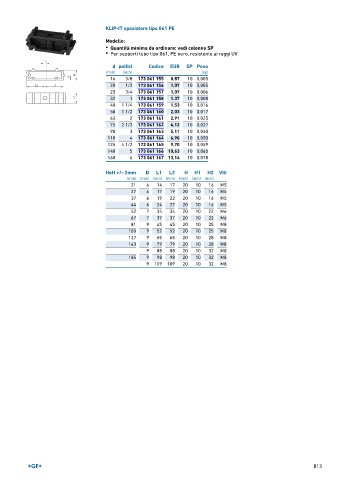

Page 813 - GEORGFISCHER - LISTINO 896

KLIP-IT spaziatore tipo 061 PE
Modello:
• Quantità minima da ordinare: vedi colonna SP
• Per supporti tubo tipo 061, PE nero, resistente ai raggi UV

d pollici Codice EUR SP Peso
(mm) (inch) (kg)
16 3/8 173 061 155 0,87 10 0,005
20 1/2 173 061 156 1,07 10 0,005
25 3/4 173 061 157 1,07 10 0,006
32 1 173 061 158 1,37 10 0,008
40 1 1/4 173 061 159 1,53 10 0,016
50 1 1/2 173 061 160 2,03 10 0,017
63 2 173 061 161 2,91 10 0,025
75 2 1/2 173 061 162 4,12 10 0,027
90 3 173 061 163 5,11 10 0,040
110 4 173 061 164 6,90 10 0,050
125 4 1/2 173 061 165 9,70 10 0,059
140 5 173 061 166 10,63 10 0,065
160 6 173 061 167 13,14 10 0,078

HoH +/- 2mm D L1 L2 H H1 H2 Viti
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
21 6 14 17 20 10 16 M5
27 6 17 19 20 10 16 M5
37 6 19 22 20 10 16 M5
44 6 24 27 20 10 16 M5
52 7 34 34 20 10 22 M6
67 7 37 37 20 10 22 M6
81 9 45 45 20 10 25 M8
100 9 52 52 20 10 25 M8
127 9 65 65 20 10 28 M8
143 9 79 79 20 10 28 M8
9 88 88 20 10 32 M8
185 9 98 98 20 10 32 M8
9 109 109 20 10 32 M8

813
