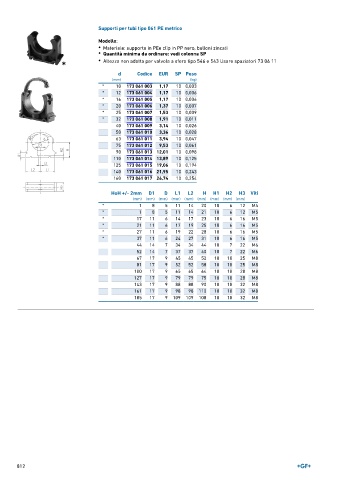

Page 812 - GEORGFISCHER - LISTINO 896

Supporti per tubi tipo 061 PE metrico
Modello:
• Materiale: supporto in PEe clip in PP nero, bulloni zincati
• Quantità minima da ordinare: vedi colonna SP

• Altezza non adatta per valvola a sfera tipo 546 e 543 Usare spaziatori 73 06 11

d Codice EUR SP Peso
(mm) (kg)
* 10 173 061 003 1,17 10 0,003
* 12 173 061 004 1,17 10 0,006
* 16 173 061 005 1,17 10 0,006
* 20 173 061 006 1,37 10 0,007
* 25 173 061 007 1,53 10 0,009
* 32 173 061 008 1,91 10 0,011
40 173 061 009 3,14 10 0,026
50 173 061 010 3,36 10 0,028
63 173 061 011 3,94 10 0,047
75 173 061 012 9,53 10 0,061
90 173 061 013 12,01 10 0,098
110 173 061 014 13,89 10 0,125
125 173 061 015 19,06 10 0,194
140 173 061 016 21,95 10 0,243
160 173 061 017 26,74 10 0,254

HoH +/- 2mm D1 D L1 L2 H H1 H2 H3 Viti
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 1 8 5 11 14 20 10 6 12 M4
* 1 8 5 11 14 21 10 6 12 M5
* 17 11 6 14 17 23 10 6 16 M5
* 21 11 6 17 19 25 10 6 16 M5
* 27 11 6 19 22 28 10 6 16 M5
* 37 11 6 24 27 31 10 6 16 M5
44 14 7 34 34 44 10 7 22 M6
52 14 7 37 37 40 10 7 22 M6
67 17 9 45 45 52 10 10 25 M8
81 17 9 52 52 58 10 10 25 M8
100 17 9 65 65 64 10 10 28 M8
127 17 9 79 79 75 10 10 28 M8
143 17 9 88 88 90 10 10 32 M8
161 17 9 98 98 110 10 10 32 M8
185 17 9 109 109 108 10 10 32 M8

812
