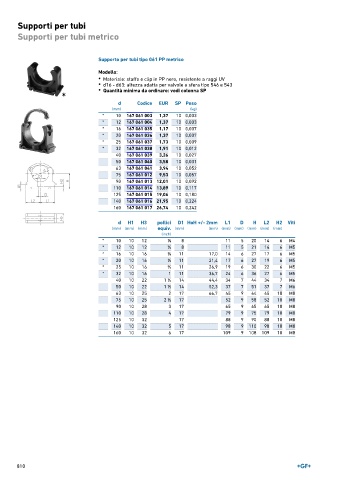

Page 810 - GEORGFISCHER - LISTINO 896

Supporti per tubi

Supporti per tubi metrico

Supporto per tubi tipo 061 PP metrico

Modello:
• Materiale: staffa e clip in PP nero, resistente a raggi UV
• d16 - d63: altezza adatta per valvole a sfera tipo 546 e 543
• Quantità minima da ordinare: vedi colonna SP

d Codice EUR SP Peso
(mm) (kg)
* 10 167 061 003 1,37 10 0,003
* 12 167 061 004 1,37 10 0,003
* 16 167 061 035 1,17 10 0,007
* 20 167 061 036 1,37 10 0,007
* 25 167 061 037 1,73 10 0,009
* 32 167 061 038 1,91 10 0,012
40 167 061 039 3,26 10 0,027
50 167 061 040 3,58 10 0,031
63 167 061 041 3,94 10 0,052
75 167 061 012 9,53 10 0,057
90 167 061 013 12,01 10 0,092
110 167 061 014 13,89 10 0,117
125 167 061 015 19,06 10 0,180
140 167 061 016 21,95 10 0,224
160 167 061 017 26,74 10 0,242

d H1 H3 pollici D1 HoH +/- 2mm L1 D H L2 H2 Viti
(mm) (mm) (mm) equiv. (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(inch)
* 10 10 12 1 ∕8 8 11 5 20 14 6 M4
* 12 10 12 1 ∕4 8 11 5 21 14 6 M5
* 16 10 16 3 ∕8 11 17,0 14 6 27 17 6 M5
* 20 10 16 1 ∕2 11 21,4 17 6 27 19 6 M5
* 25 10 16 3 ∕4 11 26,9 19 6 30 22 6 M5
* 32 10 16 1 11 36,7 24 6 36 27 6 M5
40 10 22 1 ∕4 14 44,4 34 7 44 34 7 M6
1
50 10 22 1 ∕2 14 52,3 37 7 51 37 7 M6
1
63 10 25 2 17 66,7 45 9 64 45 10 M8
75 10 25 2 ∕2 17 52 9 58 52 10 M8
1
90 10 28 3 17 65 9 65 65 10 M8
110 10 28 4 17 79 9 75 79 10 M8
125 10 32 17 88 9 90 88 10 M8
140 10 32 5 17 98 9 110 98 10 M8
160 10 32 6 17 109 9 108 109 10 M8

810
