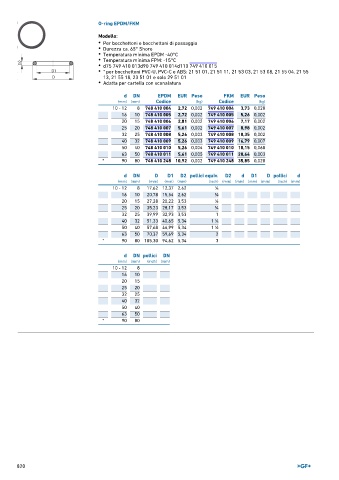

Page 820 - GEORGFISCHER - LISTINO 896

O-ring EPDM/FKM

Modello:
• Per bocchettoni e bocchettoni di passaggio
• Durezza ca. 65° Shore
• Temperatura minima EPDM -40°C
• Temperatura minima FPM: -15°C
• d75 749 410 013d90 749 410 014d110 749 410 015
• * per bocchettoni PVC-U, PVC-C e ABS: 21 51 01, 21 51 11, 21 53 03, 21 53 08, 21 55 04, 21 55
13, 21 55 18, 23 51 01 e solo 29 51 01
• Adatta per cartella con scanalatura

d DN EPDM EUR Peso FKM EUR Peso
(mm) (mm) Codice (kg) Codice (kg)
10 - 12 8 748 410 004 2,72 0,002 749 410 004 3,73 0,020
16 10 748 410 005 2,72 0,002 749 410 005 5,26 0,002
20 15 748 410 006 2,81 0,002 749 410 006 7,17 0,002
25 20 748 410 007 5,61 0,002 749 410 007 8,98 0,002
32 25 748 410 008 5,26 0,003 749 410 008 10,35 0,002
40 32 748 410 009 5,26 0,003 749 410 009 16,79 0,007
50 40 748 410 010 5,26 0,004 749 410 010 18,15 0,060
63 50 748 410 011 5,61 0,005 749 410 011 20,64 0,003
* 90 80 748 410 248 10,92 0,002 749 410 248 35,85 0,020

d DN D D1 D2 pollici equiv. D2 d D1 D pollici d
(mm) (mm) (mm) (mm) (mm) (inch) (mm) (mm) (mm) (mm) (inch) (mm)
10 - 12 8 17,62 12,37 2,62 1 ∕4
16 10 20,78 15,54 2,62 3 ∕8
20 15 27,28 20,22 3,53 1 ∕2
25 20 35,23 28,17 3,53 3 ∕4
32 25 39,99 32,93 3,53 1
40 32 51,33 40,65 5,34 1 ∕4
1
50 40 57,68 46,99 5,34 1 ∕2
1
63 50 70,37 59,69 5,34 2
* 90 80 105,30 94,62 5,34 3
d DN pollici DN
(mm) (mm) (inch) (mm)
10 - 12 8
16 10
20 15
25 20
32 25
40 32
50 40
63 50
* 90 80

820
