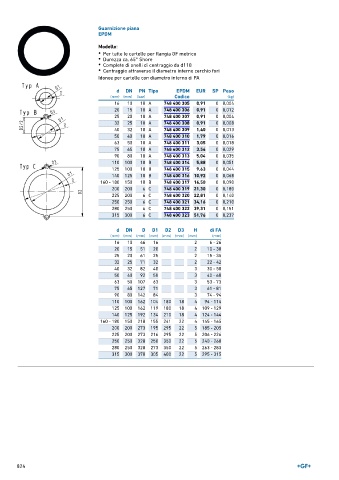

Page 824 - GEORGFISCHER - LISTINO 896

Guarnizione piana
EPDM

Modello:
• Per tutte le cartelle per flangia GF metrico
• Durezza ca. 65° Shore
• Complete di anelli di centraggio da d110
• Centraggio attraverso il diametro interno cerchio fori

Idonee per cartelle con diametro interno di FA

d DN PN Tipo EPDM EUR SP Peso
(mm) (mm) (bar) Codice (kg)
16 10 10 A 748 400 305 0,91 0 0,004
20 15 10 A 748 400 306 0,91 0 0,012
25 20 10 A 748 400 307 0,91 0 0,004
32 25 10 A 748 400 308 0,91 0 0,008
40 32 10 A 748 400 309 1,40 0 0,013
50 40 10 A 748 400 310 1,79 0 0,016
63 50 10 A 748 400 311 3,05 0 0,018
75 65 10 A 748 400 312 3,56 0 0,029
90 80 10 A 748 400 313 5,04 0 0,035
110 100 10 B 748 400 314 5,88 0 0,051
125 100 10 B 748 400 315 9,63 0 0,044
140 125 10 B 748 400 316 10,92 0 0,068
160 - 180 150 10 B 748 400 317 16,50 0 0,090
200 200 6 C 748 400 319 21,30 0 0,180
225 200 6 C 748 400 320 22,81 0 0,140
250 250 6 C 748 400 321 34,16 0 0,210
280 250 6 C 748 400 322 39,31 0 0,151
315 300 6 C 748 400 323 51,76 0 0,237

d DN D D1 D2 D3 H di FA
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 10 46 16 2 6 - 26
20 15 51 20 2 10 - 30
25 20 61 25 2 15 - 35
32 25 71 32 2 22 - 42
40 32 82 40 3 30 - 50
50 40 92 50 3 40 - 60
63 50 107 63 3 53 - 73
75 65 127 71 3 61 - 81
90 80 142 84 3 74 - 94
110 100 162 104 180 18 4 94 - 114
125 100 162 119 180 18 4 109 - 129
140 125 192 134 210 18 4 124 - 144
160 - 180 150 218 155 241 22 4 145 - 165
200 200 273 195 295 22 5 185 - 205
225 200 273 216 295 22 5 206 - 226
250 250 328 250 350 22 5 240 - 260
280 250 328 273 350 22 5 263 - 283
315 300 378 305 400 22 5 295 - 315

824
